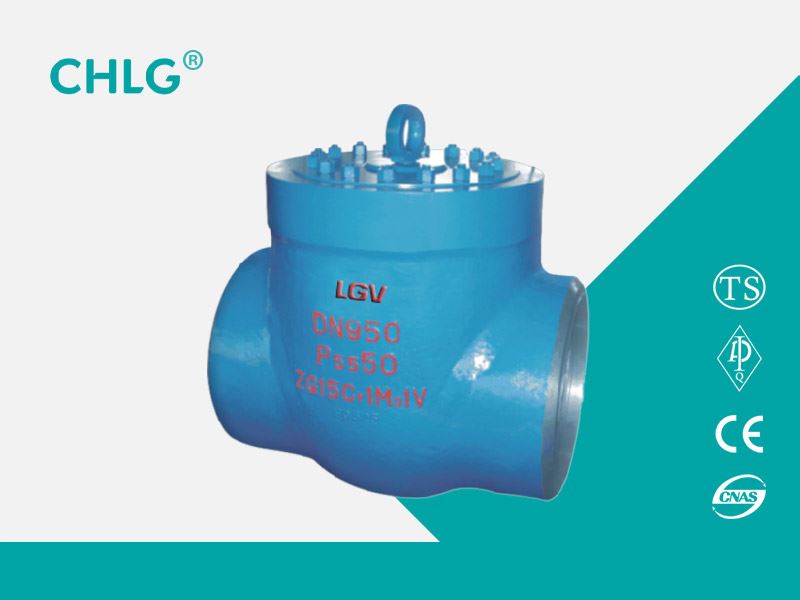

H61H, H61Y тип 800 (Lb) для сварки кованого стального обратного клапана существует три типа конструкции соединения крышки корпуса. Первый - капот капота: клапан, сконструированный в этой конструкции, имеет корпус и крышку, прикрепленную болтами к гайке, и уплотняющая прокладка (из гибкого графита 316) герметизирована. Клиенты также могут использовать специальное металлическое кольцо. Вторая конструкция - сварной капот, в соответствии с этой конструкцией клапана, корпуса клапана и резьбовой, свариваемой сваркой уплотнения клапана. Клиенты имеют специальные требования, которые также могут использоваться при сварке. Третий - самонепроницаемая крышка клапана давления в соответствии с конструкцией этой конструкции клапана, корпуса клапана и резьбового соединения крышки клапана, давления от кольцевого уплотнения.
Использование продукта
H61H, H61Y тип 800 (Lb) для сварки кованого стального обратного клапана существует три типа конструкции соединения крышки корпуса. Первый - капот капота: клапан, сконструированный в этой конструкции, имеет корпус и крышку, прикрепленную болтами к гайке, и уплотняющая прокладка (из гибкого графита 316) герметизирована. Клиенты также могут использовать специальное металлическое кольцо. Вторая конструкция - сварной капот, в соответствии с этой конструкцией клапана, корпуса клапана и резьбовой, свариваемой сваркой уплотнения клапана. Клиенты имеют специальные требования, которые также могут использоваться при сварке. Третий - самонепроницаемая крышка клапана давления в соответствии с конструкцией этой конструкции клапана, корпуса клапана и резьбового соединения крышки клапана, давления от кольцевого уплотнения.
Исполнительный стандарт
Проектирование и изготовление: MSSP-118, ASME B16.34
Проверка и тестирование: API 598
Маркировка: MSS-SP-25
Параметры производительности
|
модель |
H61H |
H61Y |
|
|
Применимая температура (℃) |
≤425 |
||
|
Подходящие среды |
Вода, пар, масло |
||
|
материал |
Тело, капот |
Углеродистая сталь |
|
|
створка |
Хром из нержавеющей стали |
||
|
Уплотнительная поверхность |
Хром из нержавеющей стали или углеродистой стали |
||
|
распорка |
Гибкий графит |
||
Основные размеры формы и соединения
|
Номинальный диаметр DN |
Размер (мм) |
Вес (кг) |
|||||
|
mm |
in |
L |
l |
D |
D1 |
H |
|
|
15 |
1月2日 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
|
0 |
3月4日 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
|
25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
|
32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
|
40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
|
50 |
2 |
|
|
|
|
|
|
Изображение структуры
