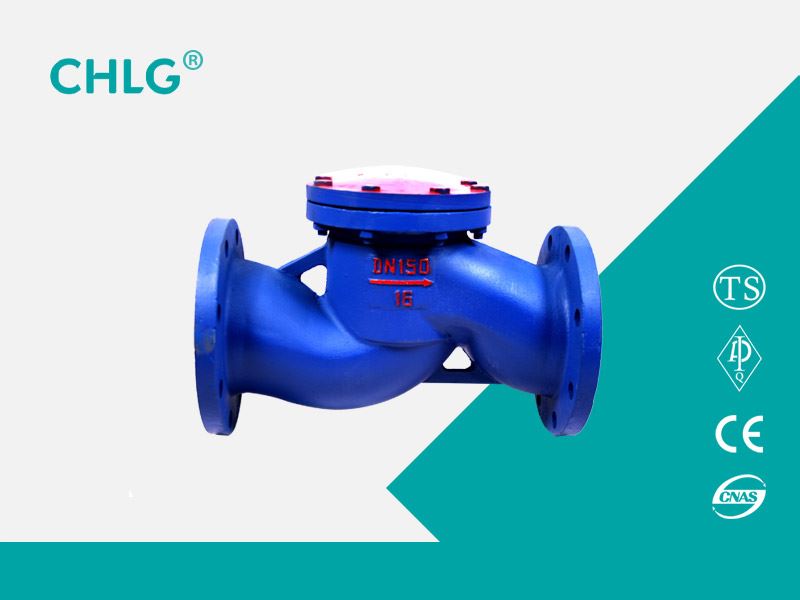

H41T тип PN16 ~ PN100 подъемный обратный клапан - это система регулирования процесса производства - важная часть трубопровода - контролировать поток одностороннего клапана для предотвращения обратного потока среды.
Использование продукта
H41T тип PN16 ~ PN100 подъемный обратный клапан - это система регулирования процесса производства - важная часть трубопровода - контролировать поток одностороннего клапана для предотвращения обратного потока среды.
черты
1, обратный клапан подъема H41T имеет преимущества простой конструкции, надежной работы, простоты обслуживания и т. Д., Широко используемых в очистном оборудовании, нефтяном, химическом, металлургическом, электроэнергетическом, текстильном и других производственных процессах
Когда среда течет в корпус клапана стрелкой корпуса клапана, давление среды воздействует на диск клапана, чтобы создать направленную вверх тягу, и когда сила осевого усилия больше, чем сила тяжести клапана, клапан Когда давление в клапане на роль клапана плюс сила тяжести клапана больше, чем давление на клапан до давления клапана, клапан закрывается, чтобы предотвратить возврат материала обратно
Параметры производительности
|
модель |
H41T-10 |
|
|
Рабочее давление (МПа) |
10 |
|
|
правильная температура (℃) |
≤425 |
|
|
Подходящие среды |
Вода, пар, масло |
|
|
материал |
Тело, капот |
Углеродистая сталь |
|
Уплотнительная поверхность |
Поверхностный медный сплав |
|
|
набивка |
Платиновый графит, обернутый вокруг |
|
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
|
|
H41T-10 |
|||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
77 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
77 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
80 |
|
32 |
180 |
135 |
100 |
75 |
16 |
4-18 |
85 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
95 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
105 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
120 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
130 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
140 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
155 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
180 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
215 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
260 |
|
300 |
850 |
460 |
410 |
375 |
34 |
12-25 |
315 |
|
H41T-16 |
|||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
100 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
105 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
130 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
135 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
149 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
160 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
169 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
194 |
|
125 |
400 |
270 |
220 |
180 |
28 |
8-25 |
222 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
255 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
305 |
|
250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
355 |
|
300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
410 |
Изображение структуры
