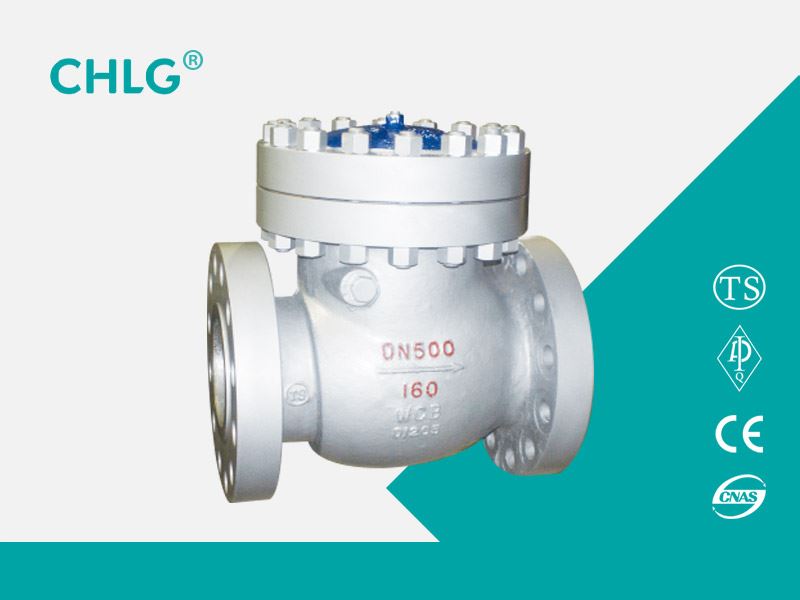

H44H, H44Y тип PN16 ~ PN250 поворотный обратный клапан для давления 1,6 ~ 25MPa рабочая температура -29 ~ +550 ℃ нефтяная, химическая, фармацевтическая, удобрения, энергетика и другие условия трубопровода, применимая среда Вода, масло, пар, кислотная среда и так далее.
Использование продукта
H44H, H44Y тип PN16 ~ PN250 поворотный обратный клапан для давления 1,6 ~ 25MPa рабочая температура -29 ~ +550 ℃ нефтяная, химическая, фармацевтическая, удобрения, энергетика и другие условия трубопровода, применимая среда Вода, масло, пар, кислотная среда и так далее.
Особенности продукта
H44H, H44Y Обратный клапан автоматически открывается и закрывается силой, создаваемой потоком самой среды в трубопроводе, который принадлежит автоматическому клапану. Обратный клапан для трубопроводных систем, его основная роль заключается в предотвращении обратного потока среды, предотвращения отказа насоса и его привода, а также отпуска материала контейнера. Обратные клапаны также используются на линиях, где давление может повышаться до уровня выше давления основной системы вспомогательной системы.
Параметры производительности
|
модель |
H44H-16C~250 |
H44W-16P~250 |
|
|
Рабочее давление (МПа) |
1.6~25 |
||
|
Применимая температура (℃) |
≤425 |
≤550 |
|
|
Подходящие среды |
Вода, пар, масло |
Слабая агрессивная среда |
|
|
материал |
Корпус, капот, диск |
Углеродистая сталь |
Хром никель-титановая нержавеющая сталь |
|
Уплотнительная поверхность |
Наплавки из углеродистой стали на основе железа |
Корпус закрыт |
|
Основные размеры формы и соединения
|
Номинальный диаметр DN |
Основные размеры и размеры подключения |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
|
|
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I |
|||||||
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
100 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
105 |
|
40 |
200 |
145 |
100 |
85 |
16 |
4-18 |
115 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
135 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
142 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
165 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
180 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
210 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
233 |
|
200 |
500 |
335 |
295 |
265 |
26 |
12-23 |
304 |
|
250 |
550 |
405 |
355 |
320 |
30 |
12-25 |
348 |
|
300 |
650 |
460 |
410 |
375 |
30 |
12-25 |
390 |
|
350 |
750 |
520 |
470 |
435 |
34 |
16-25 |
430 |
|
400 |
850 |
580 |
525 |
485 |
36 |
16-30 |
468 |
|
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I |
|||||||
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
100 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
105 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
115 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
160 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
175 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
185 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
220 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
248 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
276 |
|
200 |
550 |
360 |
310 |
278 |
34 |
12-25 |
350 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
410 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
430 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
518 |
|
400 |
950 |
610 |
550 |
505 |
48 |
16-34 |
560 |
Изображение структуры
