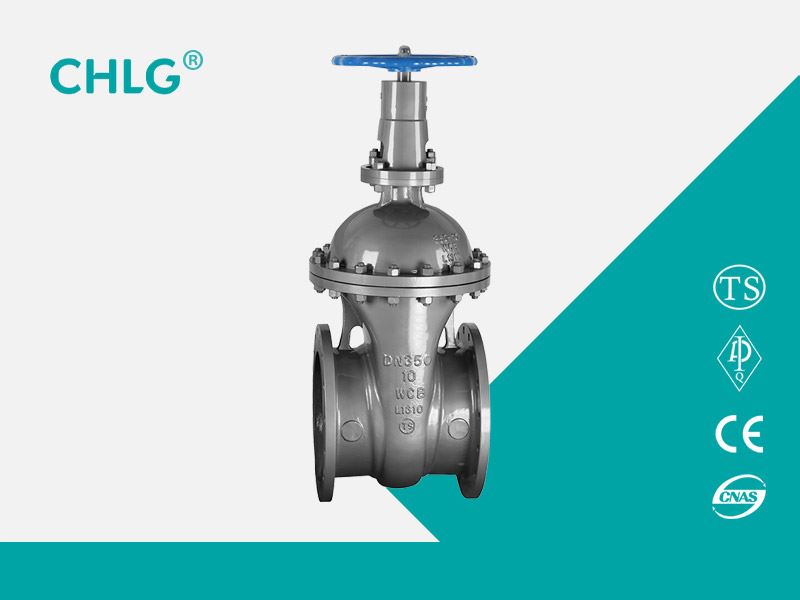

Z45H-10С, Z45H-16С темный стержень клин тип одиночный ворот задвижка: Руководство, служить фланцем соединение, строб темного клина штанги твердый одиночный, материал поверхности для заклеивания места нержавеющая сталь 13Cr, номинальное давление PN10 ~ PN16, материал тела клапана для клапана WCB.
Использование продукта
Z45H-10С, Z45H-16С темный стержень клин тип одиночный ворот задвижка: Руководство, служить фланцем соединение, строб темного клина штанги твердый одиночный, материал поверхности для заклеивания места нержавеющая сталь 13Cr, номинальное давление PN10 ~ PN16, материал тела клапана для клапана WCB.
Параметры производительности
|
модель |
PN |
Рабочее давление / МПа |
Применимая температура / ℃ |
Подходящие среды |
|
Z45H-10C |
10 |
1.0 |
≤425 |
воды |
|
Z45H-16C |
16 |
1.6 |
≤425 |
воды |
Материал основной части
|
модель |
материал |
|||
|
Крышка,корпус, пластина |
золотниковый шток |
поверхность уплотнения |
Наполнитель |
|
|
Z45H-10C |
WCB |
Хром из нержавеющей стали |
13Cr |
Гибкий графит |
|
Z45H-16C |
WCB |
Хром из нержавеющей стали |
13Cr |
Гибкий графит |
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
|||||
|
L |
D |
D1 |
D2 |
Z-d |
H |
|
|
Z45H-10C |
||||||
|
50 |
178 |
165 |
125 |
102 |
4-Φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4-Φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8-Φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8-Φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8-Φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8-Φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
8-Φ23 |
610 |
|
250 |
330 |
395 |
350 |
320 |
12-Φ23 |
730 |
|
300 |
356 |
445 |
400 |
370 |
12-Φ23 |
950 |
|
Z45H-16C |
||||||
|
50 |
178 |
165 |
125 |
102 |
4-Φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4-Φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8-Φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8-Φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8-Φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8-Φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
12-Φ23 |
610 |
|
250 |
330 |
395 |
350 |
320 |
12-Φ28 |
730 |
|
300 |
356 |
445 |
400 |
370 |
12-Φ28 |
950 |
|
350 |
381 |
520 |
470 |
438 |
16-Φ28 |
1125 |
|
400 |
406 |
582 |
525 |
490 |
16-Φ31 |
1200 |
