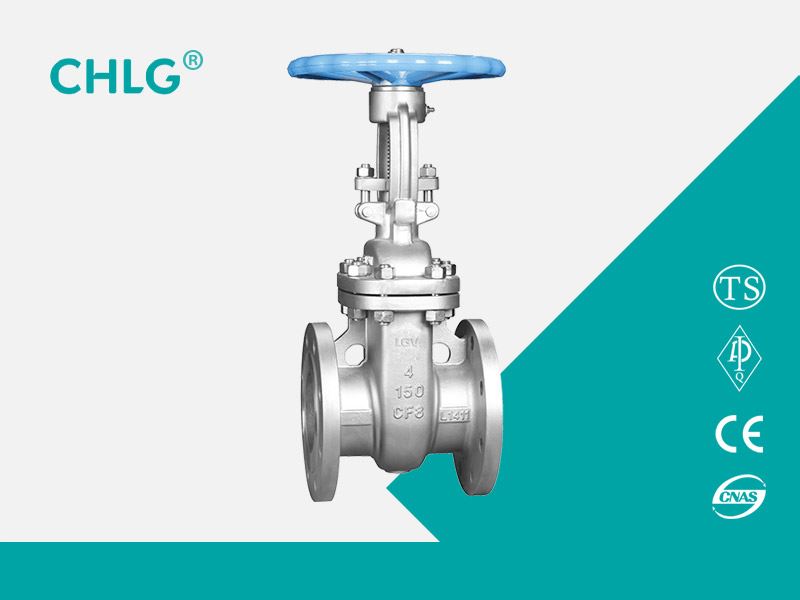

Американский стандарт Z40H задвижки применим к ANSI Class150 ~ 2500, PN20 ~ 42, Jis10 ~ 20K, работая температуре -29 ~ 425 ℃ (сталь углерода) и -40 ~ 500 ℃ (нержавеющая сталь) трубопровод, используемый для того чтобы отрезать или соединить средства в трубопроводе. Путем отбора из различных материалов, может применяться для воды, пара, масла, азотная кислота, уксусная кислота, сильный окислитель СМИ и мочевины и других средствах массовой информации.
Использование продукта
Американский стандарт Z40H задвижки применим к ANSI Class150 ~ 2500, PN20 ~ 42, Jis10 ~ 20K, работая температуре -29 ~ 425 ℃ (сталь углерода) и -40 ~ 500 ℃ (нержавеющая сталь) трубопровод, используемый для того чтобы отрезать или соединить средства в трубопроводе. Путем отбора из различных материалов, может применяться для воды, пара, масла, азотная кислота, уксусная кислота, сильный окислитель СМИ и мочевины и других средствах массовой информации.
Особенности продукта
1. разработка и производство изделий в соответствии с передовыми зарубежными стандартами, надежное уплотнение, отличная производительность.1. оформление изделия и изготовление в линии с предварительными чужими стандартами, надежным запечатыванием, превосходным представлением.
2. компактный и разумный дизайн структуры, красивый по внешнему виду.
3.используя клин-тип гибкую структуру строба, подшипники завальцовки большого диаметра установленные, отверстие и заключение легко.
4. полный диапазон тела клапана материалов, упаковки, набивки согласно реальным условиям или требованиям к потребителя разумный соответствовать, применимый ко всем видам условий давления, температуры и средства.
5. примите разнообразие отечественные и чужие стандарты для фланцев трубы и типа поверхности для заклеивания фланца для того чтобы отвечать потребностямы различных проектов и требований к потребителям.
Исполнительный стандарт
Дизайн и производство: API 600
Размер фланца: ANSI B16.5
Длина структуры: ANSI B16.10
Давление ~ Температура: ANSI B16.34
Испытание и осмотр: API 598
Параметры производительности
|
Номинальное давление (Lb) |
Испытание прочности |
Испытание водонепроницаемости |
Испытание на герметичность |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.6 |
60 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
0.6 |
60 |
|
600 |
15.3 |
2225 |
11.2 |
1630 |
0.6 |
60 |
Материал основной части
|
Крышка,корпус, пластина |
WCB |
1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
1Cr18Ni12Mo2Ti |
CF8M(316) |
|
поверхность уплотнения |
Cr13 или цементированный карбид |
Корпус (W) или цементированный карбид (Y) |
||||
|
шток и внутренние части |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9(304) |
00Cr19Ni11(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2(316) |
|
наполнитель |
Гибкий графит |
|||||
|
прокладка |
Прокладка спирально-навитая из нержавеющей стали |
|||||
|
Подходящие среды |
Вода, пар, масло и так далее |
Азотная кислота и другие коррозионные среды |
Сильные окислительные среды |
Азотная кислота и другие коррозионные среды |
||
|
Подходящая температура |
-29~425℃ |
-40~500℃ |
||||
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
150LB |
||||||||
|
50 |
178 |
150 |
120.5 |
92 |
16 |
4-Φ19 |
323 |
200 |
|
65 |
190 |
180 |
139.5 |
105 |
18 |
4-Φ19 |
347 |
250 |
|
80 |
203 |
190 |
152.5 |
127 |
19 |
4-Φ19 |
383 |
250 |
|
100 |
229 |
230 |
190.5 |
157 |
24 |
8-Φ19 |
457 |
300 |
|
125 |
254 |
255 |
216 |
185.7 |
24 |
8-Φ22 |
632 |
300 |
|
150 |
267 |
280 |
241.5 |
216 |
26 |
8-Φ22 |
635 |
350 |
|
200 |
292 |
345 |
298.5 |
270 |
29 |
8-Φ22 |
762 |
350 |
|
250 |
330 |
405 |
362 |
324 |
31 |
12-Φ25 |
895 |
400 |
|
300 |
356 |
485 |
432 |
381 |
32 |
12-Φ25 |
1080 |
500 |
|
350 |
381 |
535 |
476 |
413 |
35 |
12-Φ29 |
1295 |
600 |
|
400 |
406 |
595 |
540 |
470 |
37 |
16-Φ29 |
1435 |
600 |
|
300LB |
||||||||
|
50 |
216 |
165 |
127 |
92 |
22 |
8-19 |
330 |
250 |
|
65 |
241 |
190 |
149 |
105 |
25 |
8-22 |
368 |
250 |
|
80 |
283 |
210 |
168.5 |
127 |
29 |
8-22 |
394 |
300 |
|
100 |
305 |
255 |
200 |
157 |
32 |
8-22 |
473 |
300 |
|
125 |
381 |
280 |
235 |
186 |
35 |
8-22 |
660 |
350 |
|
150 |
403 |
320 |
270 |
216 |
37 |
12-22 |
711 |
350 |
|
200 |
419 |
380 |
330 |
270 |
41 |
12-25 |
813 |
400 |
|
250 |
457 |
445 |
387.5 |
324 |
48 |
16-29 |
1003 |
500 |
|
300 |
502 |
520 |
451 |
381 |
51 |
16-32 |
1137 |
600 |
|
350 |
762 |
585 |
514.5 |
413 |
54 |
20-32 |
1489 |
600 |
|
400 |
838 |
650 |
571.5 |
470 |
57 |
20-32 |
1581 |
650 |
