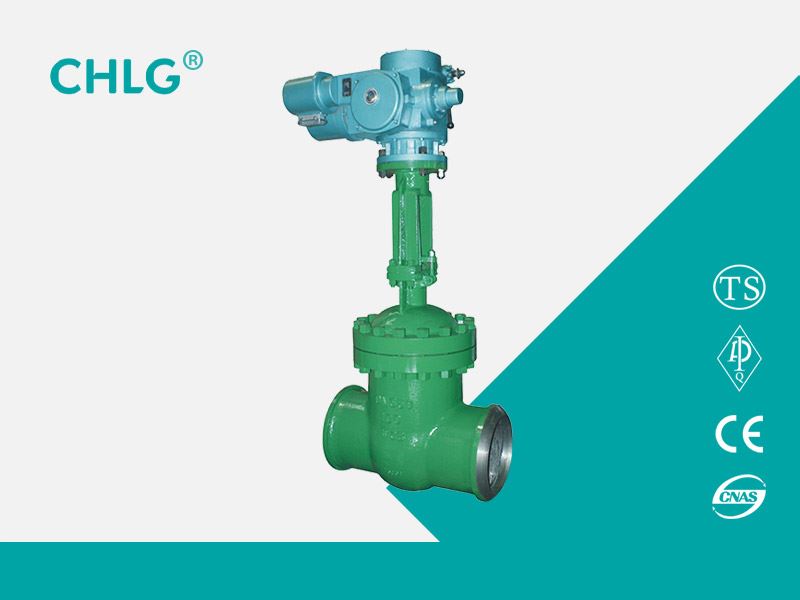

Электрический клапан, производимый компанией Lianggu valve Co., Ltd., широко используется в нефтехимической промышленности, тепловых электростанциях и других нефтепродуктах, трубопроводе водяного пара для подключения или отключения устройств для открытия и закрытия трубопроводов.
Использование продукта
Электрический клапан, производимый компанией Lianggu valve Co., Ltd., широко используется в нефтехимической промышленности, тепловых электростанциях и других нефтепродуктах, трубопроводе водяного пара для подключения или отключения устройств для открытия и закрытия трубопроводов.
Особенности продукта
1, компактная конструкция, разумная конструкция, хорошая жесткость клапана, плавный проход, малый коэффициент расхода.
2, уплотнительная поверхность из нержавеющей стали и карбида, долгий срок службы.
3, гибкая упаковка графита, надежное уплотнение, легкая и гибкая работа.
4, режим движения - ручной, пневматический, электрический, зубчатый привод.
5, конструкция эластичного клинового затвора, жесткого клина с одним затвором с двойным затвором.
Исполнительный стандарт
Технические характеристики: GB / T 12234
Длина структуры: GB / T 12221
Соединительный фланец: JB / T 79.1
Проверка и проверка: JB / T 9092
Давление - температура: GB / T 9131
Идентификация продукта: GB / T 12220
Параметры производительности
|
Номинальное давление PN (МПа) |
случай |
Испытательное давление (МПа) |
печать |
|
|
Герметичный (жидкий) |
Печать (газ) |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
Подходящая среда и применимая температура
|
Материал раковины |
Подходящие среды |
Применимая температура (℃) |
|
Углеродистая сталь (тип C) |
Вода, пар, масло |
≤425 |
|
Хромоникелевая титановая сталь (тип Р) |
Азотная кислота |
≤200 |
|
Хромоникелевая молибденовая титановая сталь (тип R) |
Уксусная кислота |
≤200 |
|
Хром-молибденовая сталь (тип I) |
Вода, пар, масло |
≤550 |
Материал основной части
|
Тело, капот |
Пластина клапана, сиденье |
Шток клапана |
Шток |
упаковка |
Маховик |
|
Углеродистая сталь |
Высококачественная углеродистая сталь + карбид или нержавеющая сталь |
Хром из нержавеющей стали |
Алюминиевая бронза |
Графитовая асбестовая упаковка |
Маслоустойчивое железо |
|
Хромоникелевая титановая сталь |
Нержавеющая сталь, нержавеющая сталь + цементированный карбид |
Хром никель-титановая нержавеющая сталь |
Алюминиевая бронза |
тефлон |
Маслоустойчивое железо |
|
Титановая сталь хрома никель-молибден |
Нержавеющая сталь, нержавеющая сталь + цементированный карбид |
Хром никель-титановая нержавеющая сталь |
Алюминиевая бронза |
тефлон |
Маслоустойчивое железо |
|
Хром молибденовая сталь |
Сплавная сталь + карбид |
Хром молибденовая сталь |
Алюминиевая бронза |
Гибкий асбест |
Маслоустойчивое железо |
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
Z41H-16 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
435 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
500 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
614 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
674 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
811 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
969 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1145 |
580 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1280 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1452 |
640 |
|
Z41H-25 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
435 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
500 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
614 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
674 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
811 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
969 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1145 |
580 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1280 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1452 |
640 |
Изображение структуры
