  Текущая позиция — Серия дисковые затворов — Бабочный клапан в папке

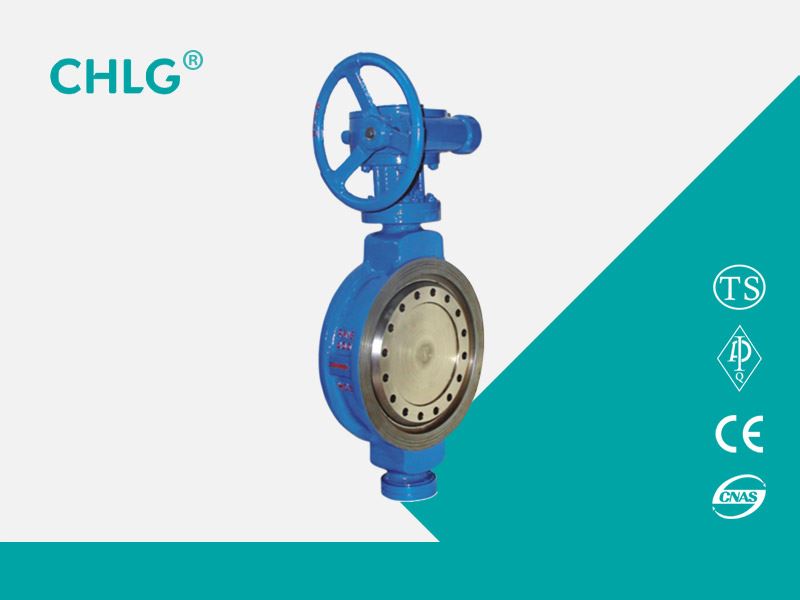

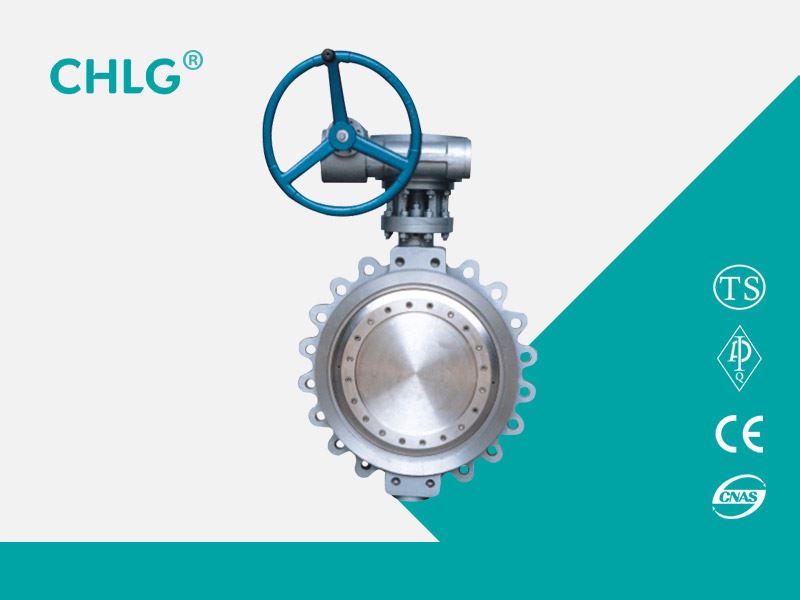

Бабочный клапан в папке
имя:

Бабочный клапан в папке

классификация:

Серия дисковые затворов

Краткое введение:

D373H, D373Y Дроссельный клапан дроссельной заслонки с точным J-образным эластичным уплотнением и тремя эксцентриковыми многослойными металлическими уплотнениями, широко используется в диэлектрической температуре ≤ 425 ℃ золота, электроэнергии, нефтехимии, а также водоснабжения и муниципального строительства Промышленные трубопроводы для регулирования потока и разрушения используемой жидкости.

Онлайн консультация Контакт с нами

Использование продукта

    D373H, D373Y Дроссельный клапан дроссельной заслонки с точным J-образным эластичным уплотнением и тремя эксцентриковыми многослойными металлическими уплотнениями, широко используется в диэлектрической температуре ≤ 425 ℃ золота, электроэнергии, нефтехимии, а также водоснабжения и муниципального строительства Промышленные трубопроводы для регулирования потока и разрушения используемой жидкости.



Особенности продукта

1, дроссельный клапан дроссельной заслонки с тремя эксцентриковыми уплотнениями, седло клапана и диск практически не изношены, с более плотной функцией уплотнения

2, уплотнительное кольцо из нержавеющей стали с металлическим уплотнением и преимущества гибкого двойного уплотнения, как в случае низкой температуры, так и высокой температуры, имеют отличные характеристики уплотнения с коррозионностойким, длительным сроком службы

3, уплотнительная поверхность дисковой сварки твердого сплава на основе кобальта, износостойкая уплотнительная поверхность, долговечность

4, широкоформатная конструкция рамки плиты бабочки, высокая прочность, большая область потока, малая сопротивляемость потока

5, запечатанный запорный клапан со скользящей поверхностью с двухсторонней функцией уплотнения, установка не ограничивается потоком среды, но также расположение пространства, может быть установлена в любом направлении

6, привод может быть многостанционным (повернутым на 90 ° или 180 °), удобным для пользователя



Параметры производительности

модель

D373H-10C~40

D373H-10P~40

D373Y-10C~40

D373Y-10P~40

Рабочее давление（MPa）

1.0~4.0

Подходящая температура（℃）

≤300

Подходящие среды

Вода, масло, пар и т. Д.

материал

Тело, диск

Литая сталь

  Аустенитная нержавеющая сталь

Шток клапана

40Cr

  Аустенитная нержавеющая сталь

Уплотняющая поверхность

Нержавеющая сталь / нержавеющая сталь

  Нержавеющая сталь / секретарь Стэнли

упаковка

Гибкий графит

тефлон



Основные размеры формы и соединения

Номинальный диаметрDN

Основной размер

Размер фланца

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D1

n-Φd

D1

n-Φd

D1

n-Φd

50

43

255

340

125

4-18

125

4-18

125

4-18

65

46

280

370

145

4-18

145

4-18

145

4-18

80

49

285

385

160

4-18

160

4-18

160

4-18

100

56

310

430

180

4-18

180

4-18

190

4-22

125

64

310

440

210

4-18

210

4-18

220

4-26

150

70

315

475

240

4-23

240

4-22

250

4-26

200

71

380

590

295

4-23

295

4-22

310

4-26

250

76

460

710

350

4-23

355

4-26

370

4-30

300

83

475

725

400

4-23

410

4-26

430

4-30

350

92

510

830

460

4-23

470

4-26

490

4-33

400

102

550

900

515

4-25

525

4-30

550

4-36

450

114

590

970

565

4-25

585

4-30

600

4-36

500

127

610

1030

620

4-25

650

4-33

660

4-36

600

154

660

1150

725

4-30

770

4-36

770

4-39

700

165

730

1220

840

4-30

840

4-36

875

4-42

800

190

810

1300

950

4-34

950

4-39

990

4-48

900

203

930

1480

1050

4-34

1050

4-39

1090

4-48

1000

216

1020

1600

1160

4-34

1170

4-42

1210

4-56



Изображение структуры
