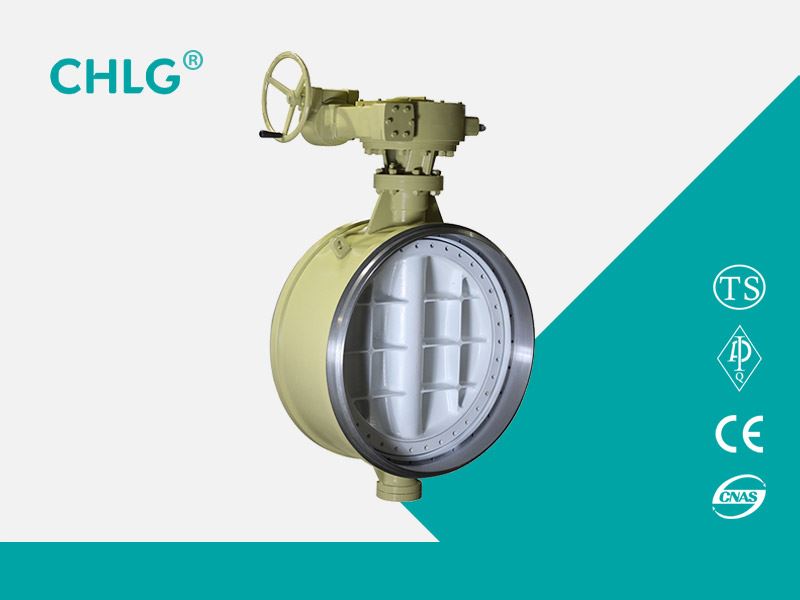

Три эксцентриковых двухсторонних металлических сальниковых затворных клапанов широко используются в проектах по водному хозяйству, воде, циркуляционной воде, нефти, химикатам и другим промышленным трубам для отключения потока среды.
Использование продукта
Три эксцентриковых двухсторонних металлических сальниковых затворных клапанов широко используются в проектах по водному хозяйству, воде, циркуляционной воде, нефти, химикатам и другим промышленным трубам для отключения потока среды.
Особенности продукта
1, дроссельный клапан представляет собой двунаправленное давление, двухстороннее металлическое уплотнение, специальная конструкция может регулироваться уплотнением, чем давление, использование эксцентриковой S-образной уплотнительной поверхности сиденья, так что уплотнительная поверхность не легко повредить и улучшить срок службы клапана.
2, меньший рабочий крутящий момент, поворот на 90 градусов, открытие и закрытие, легкий и быстрый.
3, сопротивление потока небольшое, с хорошими гидравлическими характеристиками, характеристиками потока прямой линии наклонной, энергосберегающим эффектом, двусторонним уплотнением на воде без направления.
4, надежное уплотнение, время открытия и закрытия более 25 000 раз.
5, клапанная плита с многопластинчатой конструкцией с двумя пластинами в соответствии с механикой жидкости.
Исполнительный стандарт
Разработка и производство стандартов: GB / T 12238-2008, JB / T8527-1997
Стандарт длины конструкции: GB / T 12221-2005
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008
Параметры производительности
|
модель |
D363H-10 |
D363H-10P |
D363H-10R |
|
|
D363H-16 |
D363H-16P |
D363H-16R |
||
|
D363H-25 |
D363H-25P |
D363H-25R |
||
|
D363H-40 |
D363H-40P |
D363H-40R |
||
|
Рабочее давление（MPa） |
1.0~4.0 |
|||
|
Подходящая температура（℃） |
≤425 |
≤200 |
||
|
Подходящие среды |
Вода, масло или неагрессивные среды |
Азотная кислота |
Уксусная кислота |
|
|
материал |
Тело, диск
|
WCB |
CF8/304 |
CF3M/316L |
|
Шток клапана |
2Cr13 |
304 |
316L |
|
|
Уплотняющая поверхность |
Поверхность 507 |
－ |
－ |
|
|
Уплотнительная поверхность бабочки |
304＋Гибкий графит |
304＋PTFE |
304＋PTFE |
|
|
упаковка |
Гибкий графит |
PTFE |
PTFE |
|
Основные размеры формы и соединения
|
Номинальный диаметрDN(mm) |
L |
1.0MPa |
1.6MPa |
||
|
H1 |
H |
H1 |
H |
||
|
100 |
190 |
280 |
390 |
280 |
390 |
|
125 |
200 |
300 |
420 |
300 |
420 |
|
150 |
210 |
320 |
460 |
320 |
460 |
|
200 |
230 |
370 |
550 |
370 |
550 |
|
250 |
250 |
420 |
620 |
420 |
620 |
|
300 |
270 |
500 |
750 |
500 |
750 |
|
350 |
290 |
530 |
800 |
530 |
800 |
|
400 |
310 |
570 |
870 |
570 |
870 |
|
450 |
330 |
600 |
920 |
600 |
920 |
|
500 |
350 |
680 |
1040 |
680 |
1040 |
|
600 |
390 |
750 |
1190 |
750 |
1190 |
|
700 |
430 |
810 |
1290 |
810 |
1290 |
|
800 |
470 |
905 |
1440 |
905 |
1440 |
|
900 |
510 |
960 |
1550 |
960 |
1550 |
|
1000 |
550 |
1010 |
1650 |
1010 |
1650 |
|
1200 |
630 |
1175 |
1920 |
1175 |
1920 |
|
1400 |
710 |
1310 |
2170 |
1310 |
2170 |
|
1600 |
790 |
1460 |
2440 |
1460 |
2440 |
|
1800 |
870 |
1560 |
2650 |
1560 |
2650 |
|
2000 |
950 |
1670 |
2860 |
1670 |
2860 |
|
Номинальный диаметрDN(mm) |
L |
2.5MPa |
4.0MPa |
||
|
H1 |
H |
H1 |
H |
||
|
100 |
190 |
280 |
390 |
280 |
390 |
|
125 |
200 |
300 |
420 |
300 |
420 |
|
150 |
210 |
320 |
460 |
320 |
460 |
|
200 |
230 |
370 |
550 |
370 |
550 |
|
250 |
250 |
420 |
620 |
420 |
620 |
|
300 |
270 |
500 |
750 |
500 |
750 |
|
350 |
290 |
530 |
800 |
530 |
800 |
|
400 |
310 |
570 |
870 |
570 |
870 |
|
450 |
330 |
600 |
920 |
600 |
920 |
|
500 |
350 |
680 |
1040 |
680 |
1040 |
|
600 |
390 |
750 |
1190 |
750 |
1190 |
|
700 |
430 |
810 |
1290 |
/ |
/ |
|
800 |
470 |
905 |
1440 |
/ |
/ |
|
900 |
510 |
960 |
1550 |
/ |
/ |
|
1000 |
550 |
1010 |
1650 |
/ |
/ |
|
1200 |
630 |
1175 |
1920 |
/ |
/ |
|
1400 |
710 |
/ |
/ |
/ |
/ |
|
1600 |
790 |
/ |
/ |
/ |
/ |
|
1800 |
870 |
/ |
/ |
/ |
/ |
|
2000 |
950 |
/ |
/ |
/ |
/ |
Изображение структуры
