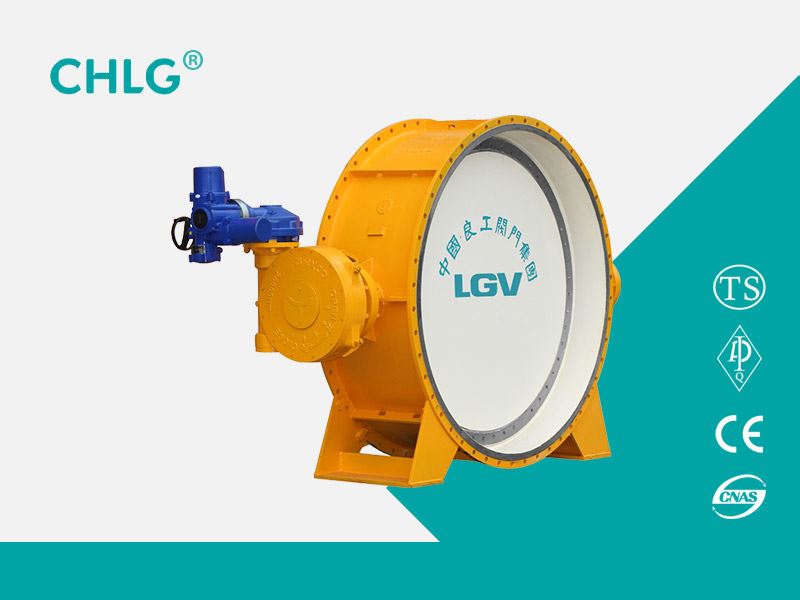

Газовый дроссельный клапан обычно используется в металлургических, химических и других областях в вентиляционной трубе, в основном отвечает за хранение пыли холодного, горячего воздуха, регулирование потока и обрезание, поэтому кажется, что газовый клапан-бабочка не кажется замечательным, Однако, по сравнению с обычным клапаном, конструкция клапанов бабочек более подходит для этой рабочей среды
Использование продукта
Газовый дроссельный клапан обычно используется в металлургических, химических и других областях в вентиляционной трубе, в основном отвечает за хранение пыли холодного, горячего воздуха, регулирование потока и обрезание, поэтому кажется, что газовый клапан-бабочка не кажется замечательным, Однако, по сравнению с обычным клапаном, конструкция клапана-бабочки более подходит для этой рабочей среды.
Газовые дроссельные затворы изготовлены из сварной центральной пластины и стальной плиты, компактной конструкции, малой массы. В отличие от обычного типа клапана, характеристика заключается в том, что он не имеет внутреннего соединительного стержня, болтов и других конструкций, поэтому коридор для приведения в действие газовой коррозии и разрушения имеет более сильное сопротивление.
Обычно газовый дроссельный клапан будет использоваться пневматическим управлением или электрическим управлением, что вызывает небольшой крутящий момент, прост в эксплуатации и высокую надежность. Поэтому широко используются металлургия, охрана окружающей среды и другие области. Кроме того, этот клапан также может управляться вручную и автоматически переключаться между контроллером, чтобы обеспечить более гибкое использование.
Использование этого дроссельного клапана в какой-то степени может заменить шаровой клапан и задвижку, поскольку нет необходимости устанавливать многослойные уплотнения, но непосредственно монтируется на корпусе клапана, седло и нажимной плите в среднем конструированном кольце, поэтому для достижения еще более идеального Двустороннее уплотнение.
Принцип выбора газа-специфического дроссельного клапана
1, В системе играют роль соединения и отсечения, а также допускается небольшое количество утечек среды, когда утечка среды (как правило, не более 5%) демпфера может использоваться для закрытия заслонки, 74DD круглый демпфер, Fang Fengmen, стальной запорный клапан.
2, в системе играют роль в регулировании потока среды и, как правило, не могут позволить отрезать демпфер, заслонку следует использовать для регулировки демпфера, регулировки заслонки стали вокруг. Для требований обоих характеристик регулирования, но также необходимо отключить функцию заслонки потока материала, следует использовать беззабойную заслонку демпфера, 74DD круглую дверь, боковую дверь. Демпфер, используемый для впуска центробежного вентилятора, должен использоваться только для регулировки заслонки параллельного переключателя, демпферной двери. Используется для регулирования роли необходимости автоматического отключения от обратного потока дроссельной заслонки, соответствующего выбора дроссельной заслонки.
3, в системе для срезания и не допускает утечки среды (теоретически, количество утечки равно нулю), следует выбирать изолированную дверь, тип стандартной вставной двери, большие ворота, дверцу заслонки, двойные блики Стиль двери.
4, используемого в системе подготовки пылеугольного угля от роли изолирующего дросселя, опционального устройства для измельчения пылевидного угля.
5, используется для зольного порошка и других изолированных материалов из гранулированных материалов, опционального изолирующего затвора.
6, для пылевой трубы, подверженной износу и эрозии амортизатора, износостойкая, коррозионно-стойкая, дополнительная износостойкая керамическая дверь или поверхностное покрытие из высокотемпературного антикоррозионного износостойкого слоя сплава (срок службы дроссельной заслонки 16 мм стали Увеличьте срок службы в 4-5 раз).
Стандарты
Разработка и производство стандартов: GB / T 12238-2008
Стандарт длины конструкции: GB / T 12221-2005
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008
Конструктивные особенности
1, быстрое и легкое открытие и закрытие, усилие, сопротивление жидкости, вы часто можете работать.
2, простой структура, маленький размер, легкий.
3, для достижения хорошего уплотнения при низком давлении.
4, отрегулируйте производительность.
Основные размеры формы и соединения
PN |
DN |
L |
D |
D1 |
D2 |
Z-d |
b |
f |
H |
H0 |
1.0 |
50 |
108 |
165 |
125 |
99 |
4-18 |
20 |
2 |
170 |
130 |
1.0 |
65 |
112 |
185 |
145 |
118 |
4-18 |
20 |
2 |
170 |
145 |
1.0 |
80 |
114 |
200 |
160 |
132 |
8-18 |
20 |
2 |
230 |
152 |
1.0 |
100 |
127 |
220 |
180 |
156 |
8-18 |
22 |
2 |
320 |
192 |
1.0 |
125 |
140 |
250 |
210 |
184 |
8-18 |
22 |
2 |
345 |
200 |
1.0 |
150 |
140 |
285 |
240 |
211 |
8-22 |
24 |
2 |
385 |
230 |
1.0 |
200 |
152 |
340 |
295 |
266 |
8-22 |
24 |
2 |
471 |
297 |
1.0 |
250 |
165 |
405 |
355 |
319 |
12-22 |
26 |
2 |
533 |
327 |
1.0 |
300 |
178 |
445 |
400 |
370 |
12-22 |
26 |
2 |
606 |
364 |
1.0 |
350 |
190 |
505 |
460 |
429 |
16-22 |
26 |
2 |
694 |
404 |
1.0 |
400 |
216 |
565 |
515 |
480 |
16-26 |
26 |
2 |
757 |
444 |
1.0 |
450 |
222 |
615 |
565 |
530 |
20-26 |
28 |
2 |
814 |
472 |
1.0 |
500 |
229 |
670 |
620 |
582 |
20-26 |
28 |
2 |
902 |
522 |
1.0 |
600 |
267 |
780 |
725 |
682 |
20-30 |
34 |
2 |
1048 |
590 |
1.0 |
700 |
292 |
895 |
840 |
794 |
24-30 |
34 |
5 |
1277 |
810 |
1.0 |
800 |
318 |
1015 |
950 |
901 |
24-33 |
36 |
5 |
1385 |
844 |
1.0 |
900 |
330 |
1115 |
1050 |
1001 |
28-33 |
38 |
5 |
1490 |
890 |
1.0 |
1000 |
410 |
1230 |
1160 |
1112 |
28-36 |
38 |
5 |
1620 |
950 |
1.6 |
50 |
108 |
165 |
125 |
99 |
4-18 |
20 |
2 |
170 |
130 |
1.6 |
65 |
112 |
185 |
145 |
118 |
4-18 |
20 |
2 |
170 |
145 |
1.6 |
80 |
114 |
200 |
160 |
132 |
8-18 |
20 |
2 |
230 |
152 |
1.6 |
100 |
127 |
220 |
180 |
156 |
8-18 |
22 |
2 |
320 |
192 |
1.6 |
125 |
140 |
250 |
210 |
184 |
8-18 |
22 |
2 |
345 |
200 |
1.6 |
150 |
140 |
285 |
240 |
211 |
8-22 |
24 |
2 |
385 |
230 |
1.6 |
200 |
152 |
340 |
295 |
266 |
12-22 |
24 |
2 |
471 |
297 |
1.6 |
250 |
165 |
405 |
355 |
319 |
12-26 |
26 |
2 |
533 |
327 |
1.6 |
300 |
178 |
460 |
410 |
370 |
12-26 |
28 |
2 |
606 |
364 |
1.6 |
350 |
190 |
520 |
470 |
429 |
16-26 |
30 |
2 |
694 |
404 |
1.6 |
400 |
216 |
580 |
525 |
480 |
16-30 |
32 |
2 |
757 |
444 |
1.6 |
450 |
222 |
640 |
585 |
548 |
20-30 |
40 |
2 |
814 |
472 |
1.6 |
500 |
229 |
715 |
650 |
609 |
20-33 |
44 |
2 |
902 |
522 |
1.6 |
600 |
267 |
840 |
770 |
720 |
20-36 |
54 |
2 |
1048 |
590 |
1.6 |
700 |
292 |
910 |
840 |
794 |
24-36 |
40 |
5 |
1277 |
810 |
1.6 |
800 |
318 |
1025 |
950 |
901 |
24-39 |
42 |
5 |
1385 |
844 |
1.6 |
900 |
330 |
1125 |
1050 |
1001 |
28-39 |
44 |
5 |
1490 |
890 |
1.6 |
1000 |
410 |
1225 |
1170 |
1112 |
28-42 |
46 |
5 |
1620 |
950 |
2.5 |
50 |
108 |
165 |
125 |
99 |
4-18 |
20 |
2 |
170 |
130 |
2.5 |
65 |
112 |
185 |
145 |
118 |
8-18 |
22 |
2 |
265 |
210 |
2.5 |
80 |
114 |
200 |
160 |
132 |
8-18 |
24 |
2 |
310 |
233 |
2.5 |
100 |
127 |
235 |
190 |
156 |
8-22 |
24 |
2 |
343 |
242 |
2.5 |
125 |
140 |
270 |
220 |
184 |
8-26 |
26 |
2 |
385 |
254 |
2.5 |
150 |
140 |
300 |
250 |
211 |
8-26 |
28 |
2 |
445 |
580 |
2.5 |
200 |
152 |
360 |
310 |
274 |
12-26 |
30 |
2 |
510 |
297 |
2.5 |
250 |
165 |
425 |
370 |
330 |
12-30 |
32 |
2 |
569 |
339 |
2.5 |
300 |
178 |
485 |
430 |
389 |
16-30 |
34 |
2 |
653 |
375 |
2.5 |
350 |
190 |
555 |
490 |
448 |
16-33 |
38 |
2 |
730 |
420 |
2.5 |
400 |
216 |
620 |
550 |
503 |
16-36 |
40 |
2 |
810 |
463 |
2.5 |
450 |
222 |
670 |
600 |
548 |
20-36 |
46 |
2 |
850 |
495 |
2.5 |
500 |
229 |
730 |
660 |
609 |
20-36 |
48 |
2 |
940 |
566 |
2.5 |
600 |
267 |
845 |
770 |
720 |
20-39 |
58 |
2 |
1150 |
630 |
2.5 |
700 |
292 |
960 |
875 |
820 |
24-42 |
58 |
5 |
1195 |
727 |
2.5 |
800 |
318 |
1085 |
990 |
609 |
24-36 |
58 |
5 |
1268 |
810 |
Изображение структуры
