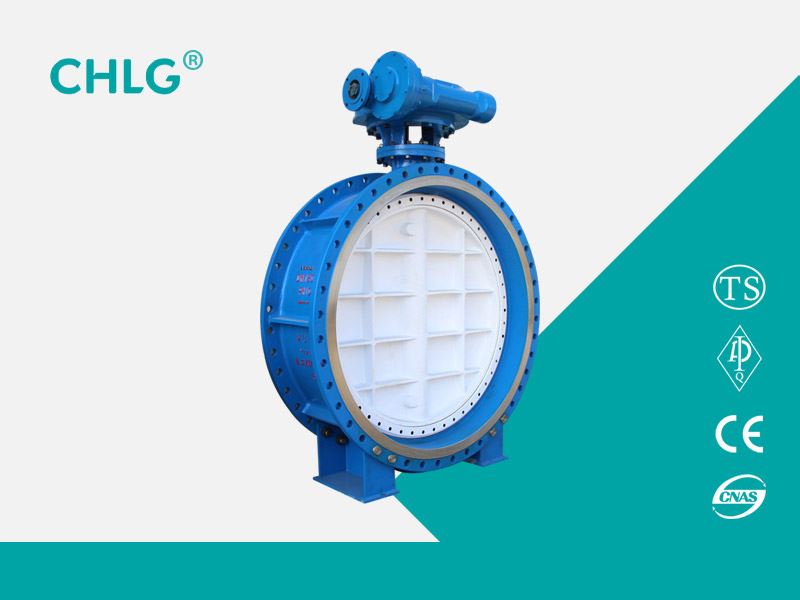

Электрический дроссельный клапан

классификация:

Серия дисковые затворов

Краткое введение:

D943H, D943W электрический три эксцентриковый многоуровневый затвор с плотным уплотнением широко используется в металлургии, электроэнергетике, нефти, химикатах, воздухе, газе, горючих газах и трубах для агрессивных сред, таких как водоснабжение и дренаж.

Онлайн консультация Контакт с нами

подробность

Использование продукта

Стандарты

Разработка и производство стандартов: GB / T 12238-2008
Стандарт длины конструкции: GB / T 12221-2005
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008

Конструктивные особенности

1, дроссельный клапан с твердым уплотнением с тремя эксцентриковыми уплотнениями, седло клапана и диск практически не изнашиваются, а тем более герметичная функция уплотнения.
2, кольцо из нержавеющей стали с преимуществами как металлического уплотнения, так и гибкого уплотнения, как в случае низкой температуры, так и высокой температуры, имеют отличную герметичность, стойкость к коррозии, длительный срок службы и т. Д.
3, уплотнительная поверхность пластины бабочки с использованием твердого сплава на основе кобальта, износостойкая поверхность уплотнения, длительный срок службы.
4, широкоформатная структура рамки плиты бабочки, высокая прочность, большая область потока, малый сопротивление потока.
5, в соответствии с потребностями пользователя, сеть снабжения клапанов жестко запечатываемого дроссельного клапана может быть спроектирована так, чтобы иметь двухстороннюю функцию уплотнения, установку потока носителя из ограничений, а также влияние места на место, можно установить в любом направлении.
6, привод может быть многостанционным (повернутым на 90 ° или 180 °), удобным для пользователя.

Основные технические характеристики

Номинальный диаметр	DN（mm）	50-4000
Номинальное давление	PN（MPa)	1.0	1.6	2.5
Испытательное давление	Испытание прочности	1.5	2.4	3.75
	Испытание уплотнения	1.1	1.76	2.75
	Испытание газового уплотнения	0.6	0.6	0.6

Материалы для запасных частей

модель		D943H-16	D943W-16P	D943W-16R
Подходящая температура（MPa）		1.6
Подходящая температура（℃）		≤425	≤200
Подходящие среды		Вода, масло или неагрессивные среды	Азотная кислота	Уксусная кислота
материал	Тело, диск	WCB	CF8/304	CF3M/316L
	Шток клапана	2Cr13	304	316L
	Уплотняющая поверхность	Поверхность 507	－	－
	Уплотнительная поверхность бабочки	304＋Гибкий графит	304＋PTFE	304＋PTFE
	упаковка	Гибкий графит	PTFE	PTFE

Основные размеры формы и соединения

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810

Изображение структуры
