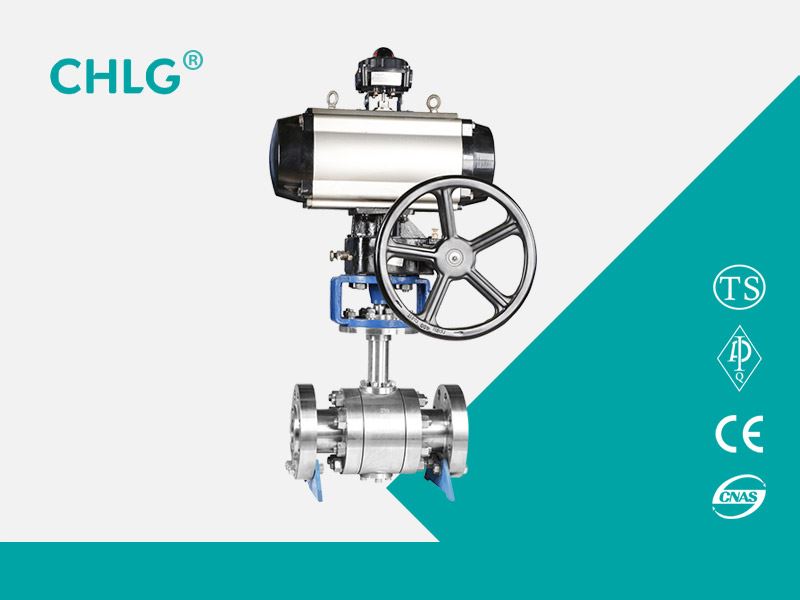

Q641F, Q641Y Тип PN16 ~ PN64 Пневматические шаровые краны: пневматический, фланцевый, плавающий шарик Прямоугольные конструкционные формы с уплотнительными поверхностями с уплотнениями из PTFE, армированный ПТФЭ-пластик (Q641F), металл с покрытием из кобальта (Q641Y), номинальное давление PN16 ~ PN63, материал корпуса - WCB, CF8, CF8M, шаровой кран из легированной стали.
Q641F, Q641Y тип PN16 ~ PN63 пневматические шаровые клапаны основные параметры производительности
|
модель |
PN |
Рабочее давление/MPa |
Подходящая температура/℃ |
Подходящие среды |
|
Q641F-16C |
16 |
1.6 |
≤180 |
Вода, газ, нефть |
|
Q641F-25 |
25 |
2.5 |
||
|
Q641F-40 |
40 |
4 |
||
|
Q641Y-16C |
16 |
1.6 |
≤425 |
Вода, газ, масло, содержащие гранулированные среды |
|
Q641Y-25 |
25 |
2.5 |
||
|
Q641Y-40 |
40 |
4 |
||
|
Q641F-16P |
16 |
1.6 |
≤180 |
Азотная кислота |
|
Q641F-25P |
25 |
2.5 |
||
|
Q641F-40P |
40 |
4 |
||
|
Q641Y-16P |
16 |
1.6 |
≤450 |
Вода, газ, масло, содержащие гранулированные среды |
|
Q641Y-25P |
25 |
2.5 |
||
|
Q641Y-40P |
40 |
4 |
||
|
Q641F-16R |
16 |
1.6 |
≤180 |
Азотная кислота |
|
Q641F-25R |
25 |
2.5 |
||
|
Q641F-40R |
40 |
4 |
||
|
Q641Y-16R |
16 |
1.6 |
≤450 |
Вода, газ, масло, содержащие гранулированные среды |
|
Q641Y-25R |
25 |
2.5 |
||
|
Q641Y-40R |
40 |
4 |
||
|
Q641F-16I |
16 |
1.6 |
-29~150 |
Вода, пар, масло и так далее |
|
Q641F-25I |
25 |
2.5 |
||
|
Q641F-40I |
40 |
4 |
||
|
Q641F-63I |
63 |
6.3 |
Q641F, Q641Y PN16 ~ PN63 компоненты и материалы пневматических шаровых кранов
|
модель |
материал |
|||
|
тело |
Шток клапана |
Уплотнительная поверхность |
упаковка |
|
|
Q641F-16C |
WCB |
2Cr13 |
PTFE、увеличитьPTFE |
PTFE |
|
Q641F-25 |
304 |
|||
|
Q641F-40 |
316 |
|||
|
Q641Y-16C |
1Cr18Ni9Ti |
Сварка металлов кобальтом |
Гибкий графит |
|
|
Q641Y-25 |
1Cr18Ni12Mo2Ti |
|||
|
Q641Y-40 |
|
|||
|
Q641F-16P |
CF8 |
304 |
PTFE、увеличитьPTFE |
PTFE |
|
Q641F-25P |
||||
|
Q641F-40P |
||||
|
Q641Y-16P |
Сварка металлов кобальтом |
Гибкий графит |
||
|
Q641Y-25P |
||||
|
Q641Y-40P |
||||
|
Q641F-16R |
CF8M |
316 |
PTFE、увеличитьPTFE |
PTFE |
|
Q641F-25R |
||||
|
Q641F-40R |
||||
|
Q641Y-16R |
Сварка металлов кобальтом |
Гибкий графит |
||
|
Q641Y-25R |
||||
|
Q641Y-40R |
||||
|
Q641F-16I |
Сталь легированная |
Нержавеющая сталь |
— |
— |
|
Q641F-25I |
||||
|
Q641F-40I |
||||
|
Q641F-63I |
||||
Q641F, Q641Y PN16 пневматический шаровой кран основная форма и размер (мм)
|
DN |
L |
D |
H |
H1 |
L0 |
вес
/kg
|
|
15 |
130 |
95 |
185 |
39 |
140 |
6 |
|
20 |
130 |
105 |
189 |
43 |
140 |
7 |
|
25 |
140 |
115 |
210 |
48 |
158 |
8 |
|
32 |
165 |
135 |
265 |
58 |
211 |
12 |
|
40 |
165 |
145 |
260 |
62.5 |
211 |
14 |
|
50 |
200 |
160 |
295 |
76 |
211 |
18 |
|
65 |
220 |
180 |
340 |
86 |
268 |
26 |
|
80 |
250 |
195 |
355 |
100 |
268 |
34 |
|
100 |
280 |
215 |
430 |
131 |
408 |
61 |
|
125 |
320 |
245 |
465 |
148 |
408 |
104 |
|
150 |
360 |
280 |
580 |
173 |
543 |
158 |
|
200 |
457 |
335 |
710 |
219 |
684 |
276 |
|
250 |
533 |
405 |
790 |
260 |
684 |
425 |
|
300 |
610 |
460 |
870 |
305 |
684 |
580 |
Q641F, Q641Y PN25 пневматический шаровой кран основная форма и размер конструкции (мм)
|
DN |
L |
D |
H |
H1 |
L0 |
вес
/kg
|
|
15 |
140 |
95 |
185 |
39 |
140 |
6 |
|
20 |
152 |
105 |
189 |
43 |
140 |
7 |
|
25 |
165 |
115 |
210 |
48 |
158 |
10 |
|
32 |
178 |
135 |
265 |
58 |
211 |
14 |
|
40 |
190 |
145 |
283 |
62.5 |
211 |
16 |
|
50 |
216 |
160 |
295 |
76 |
247 |
22 |
|
65 |
241 |
180 |
340 |
86 |
268 |
34 |
|
80 |
283 |
195 |
355 |
100 |
268 |
40 |
|
100 |
305 |
230 |
455 |
134 |
408 |
78 |
|
125 |
381 |
270 |
515 |
148 |
437 |
130 |
|
150 |
403 |
300 |
600 |
173 |
543 |
195 |
|
200 |
419 |
360 |
740 |
223 |
684 |
297 |
|
250 |
568 |
425 |
920 |
283 |
684 |
460 |
|
300 |
648 |
485 |
955 |
321 |
684 |
700 |
Q641F, Q641Y тип PN40 пневматический шаровой кран основная форма и размер (мм)
|
DN |
L |
D |
H |
H1 |
L0 |
вес/kg |
|
15 |
140 |
95 |
185 |
39 |
140 |
7 |
|
20 |
152 |
105 |
189 |
43 |
140 |
8 |
|
25 |
165 |
115 |
210 |
48 |
158 |
11 |
|
32 |
178 |
135 |
265 |
58 |
211 |
15 |
|
40 |
190 |
145 |
283 |
62.5 |
247 |
19 |
|
50 |
216 |
160 |
295 |
76 |
247 |
22 |
|
65 |
241 |
180 |
340 |
86 |
268 |
33 |
|
80 |
283 |
195 |
380 |
100 |
315 |
44 |
|
100 |
305 |
230 |
455 |
134 |
408 |
84 |
|
125 |
381 |
270 |
515 |
148 |
543 |
162 |
|
150 |
403 |
300 |
600 |
173 |
543 |
197 |
|
200 |
419 |
375 |
740 |
223 |
684 |
342 |
|
250 |
568 |
445 |
920 |
283 |
684 |
500 |
|
300 |
648 |
510 |
955 |
321 |
684 |
705 |
Q641F, Q641Y тип PN64 пневматический шаровой кран основная форма и размер конструкции (мм)
|
DN |
L |
D |
H |
H1 |
вес/kg |
|
15 |
140 |
105 |
70 |
210 |
— |
|
20 |
152 |
130 |
75 |
250 |
7.2 |
|
25 |
165 |
140 |
85 |
261 |
9 |
|
32 |
178 |
155 |
100 |
262 |
13 |
|
40 |
190 |
170 |
115 |
294 |
15 |
|
50 |
216 |
180 |
130 |
352 |
19 |
|
65 |
241 |
205 |
155 |
398 |
42 |
|
80 |
283 |
215 |
180 |
461 |
50 |
|
100 |
305 |
250 |
210 |
488 |
68 |
|
125 |
381 |
— |
— |
— |
108 |
|
150 |
403 |
— |
— |
— |
140 |
