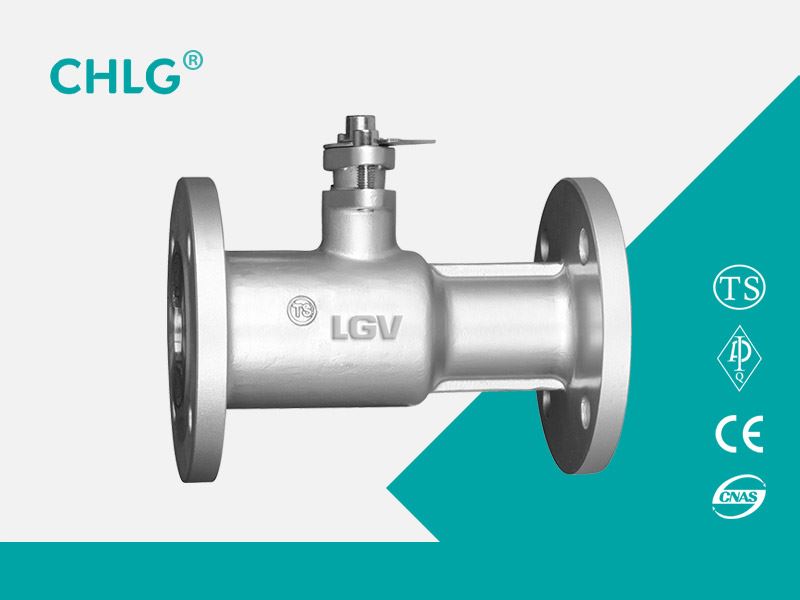

Интегральный высокотемпературный шаровой клапан Компания разрабатывает общий высокотемпературный шаровой клапан - новый тип уплотнительного материала для седла клапана, уплотнения из ПТФЭ, изготовленные из аналогичных изделий, срок службы 3-5 раз. Со стабильной производительностью, надежным уплотнением, трением, выключателем света, высокой температурой, износостойкостью, маслом, коррозионностойкостью, долговечностью и другими преимуществами. Высокотемпературный шаровой кран и запорный клапан, плунжерный клапан, дренажный клапан, длина конструкции, расширяющая использование шарового крана, широко используются в нефтяной, химической, резиновой, бумажной, фармацевтической и других отраслях промышленности, могут заменить шаровой клапан, плунжерный клапан, быстрый сливной клапан , Применимая среда: вода, пар, HTF и другие кислоты, температура: ≤ 350 ℃.
Обзор продукта
Интегральный высокотемпературный шаровой клапан Компания разрабатывает общий высокотемпературный шаровой клапан - новый тип уплотнительного материала для седла клапана, уплотнения из ПТФЭ, изготовленные из аналогичных изделий, срок службы 3-5 раз. Со стабильной производительностью, надежным уплотнением, трением, выключателем света, высокой температурой, износостойкостью, маслом, коррозионностойкостью, долговечностью и другими преимуществами. Высокотемпературный шаровой кран и запорный клапан, плунжерный клапан, дренажный клапан, длина конструкции, расширяющая использование шарового крана, широко используются в нефтяной, химической, резиновой, бумажной, фармацевтической и других отраслях промышленности, могут заменить шаровой клапан, плунжерный клапан, быстрый сливной клапан , Применимая среда: вода, пар, HTF и другие кислоты, температура: ≤ 350 ℃.
Особенности продукта
(1) небольшое сопротивление текучей среде, шаровой кран с полным диаметром в основном не имеет сопротивления потока.
(2) Простая конструкция, малый размер, легкий вес.
(3) близко и надежно. Он имеет две уплотнительные поверхности, а материал уплотняющей поверхности шарового крана, широко используемый в различных пластмассах, имеет хорошее уплотнение, может обеспечить полное уплотнение. В вакуумной системе также широко используется.
(4) легко работать, быстро открывать и закрывать, от полного открывания до полного закрытия до 90 ° вращения, простое дистанционное управление.
(5) простое обслуживание, конструкция шарового клапана проста, уплотнения, как правило, активны, снос и замена более удобны.
(6) В полностью открытом или полностью закрытом состоянии уплотнительная поверхность шарика и седла клапана отделена от среды, а прохождение среды не приведет к эрозии уплотнительной поверхности клапана.
(7) можно применять широкий диапазон применений, путь от малого до нескольких миллиметров, до нескольких метров, от высокого вакуума до высокого давления.
(8) Шаровой клапан можно использовать в среде с взвешенными твердыми частицами, потому что шаровой клапан протирается во время открытия и закрытия.
Параметры производительности
|
модель |
Номинальное давление（MPa） |
Испытательное давление прочности（MPa） |
Испытательное давление уплотнения（MPa） |
Применимая температура（℃） |
Подходящие среды |
|
QJ41M/F |
1.6 |
2.4 |
1.8 |
-28~+300(M/F) |
Термальное масло, вода, пар, газ, масло, коррозионная среда азотной кислоты, агрессивная среда уксусной кислоты |
|
QJ41M/F |
2.5 |
3.8 |
2.8 |
-28~+350(PPN) |
Основные детали и материалы
|
Серийный номер |
Название детали |
материал |
|
1 |
тело |
Ковкий чугун, углеродистая сталь, литая нержавеющая сталь |
|
2 |
Уплотнительное кольцо |
Износостойкий графит, парабензол |
|
3 |
мяч |
Нержавеющая сталь |
|
4 |
упаковка |
тефлон |
|
5 |
Упаковочная сальника |
35# |
|
6 |
Шток клапана |
Хром из нержавеющей стали |
|
7 |
ручка |
Углеродистая сталь |
Размер основного соединения
|
Номинальный диаметрDN |
Основная форма размера соединения |
|||||||
|
L |
D |
D1 |
D2 |
B |
Z-d |
H |
W |
|
|
QJ41M/F-16C |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
170 |
350 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
195 |
350 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
125 |
320 |
145 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
800 |
|
QJ41M/F-25 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
100 |
|
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
160 |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
250 |
|
50 |
200 |
160 |
125 |
100 |
20 |
4-18 |
172 |
350 |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-18 |
222 |
450 |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
450 |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
