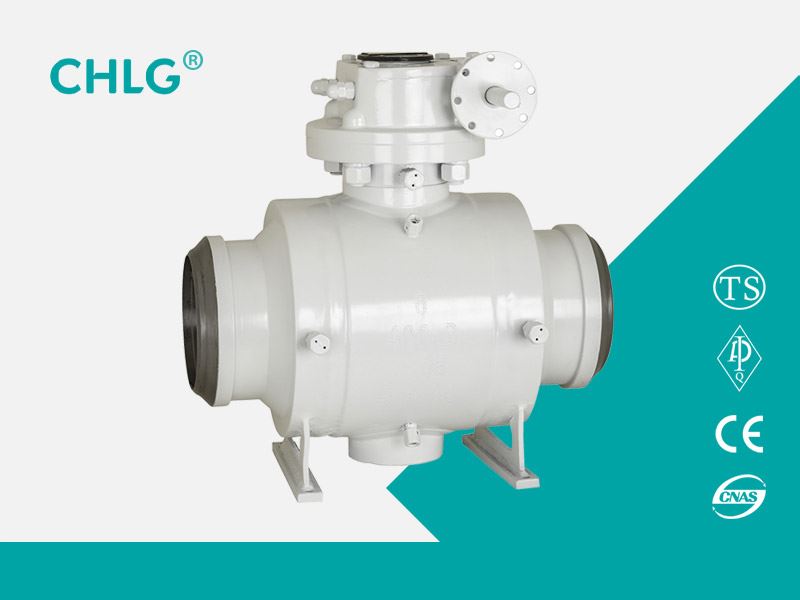

Q361F PN1.6-PN2.5 полностью сварной шаровой кран широко используется в различных областях, его превосходное качество и высокопроизводительная стабильность не являются обычным стальным шаровым краном, все сварные шаровые клапаны намного превосходят литые стали Шаровые краны, все сварные шаровые краны широко используются в городском газе, городском отоплении, нефтехимической, судостроительной, сталелитейной, установках регулирования давления, электростанциях и других типах трубопроводного оборудования.
Использование продукта
Q361F PN1.6-PN2.5 полностью сварной шаровой кран широко используется в различных областях, его превосходное качество и высокопроизводительная стабильность не являются обычным стальным шаровым краном, все сварные шаровые клапаны намного превосходят литые стали Шаровые краны, все сварные шаровые краны широко используются в городских газовых, городских системах отопления, нефтехимии, судостроения, стали, станциях регулирования давления, электростанциях и других типах трубопроводного оборудования.
Особенности продукта
1. Шаровой кран с полным сварным швом, не будет никакой внешней утечки и так далее. Сфера обработки имеет продвинутый тест слежения за детектором компьютера, поэтому шар с высокой точностью обработки.
2. В качестве материала корпуса клапана с таким же материалом трубы не будет неравномерного напряжения, оно не будет происходить из-за землетрясений и транспортных средств через землю, когда деформация, трубопровод против старения.
3. Корпус уплотнительного кольца изготовлен из RPTFE с содержанием углерода 25%, чтобы обеспечить отсутствие утечки (0%).
Технические требования
1, проектирование и производство в соответствии с положениями API 6D.
2, проверка и испытание клапана в соответствии с положениями API 598.
3, длина конструкции клапана в соответствии с положениями GB / T12224-2005.
4, размер соединения в соответствии с положениями GB / T12224-2005.
5, контрольный показатель давления - температуры в соответствии с положениями ASME B16.34.
6, знак клапана в соответствии с положениями GB / T12220.
7, сечение клапана по NACE MR 0175.
Части материала продукта
|
Серийный номер |
имя |
материал |
Серийный номер |
имя |
материал |
|
1 |
Крышка клапана |
ASTM A105 |
21 |
Упорные подшипники |
PTFE |
|
2 |
тело |
ASTM A105 |
22 |
Слайды |
304+PTFE |
|
3 |
мяч |
ASTM A105+ENP |
23 |
База поддержки |
ASTM A105 |
|
4 |
Антистатическая пружина |
сборочный |
24 |
О-образное кольцо |
VITON |
|
5 |
Упорные подшипники |
PTFE |
25 |
О-образное кольцо |
VITON |
|
6 |
Слайды |
304+PTFE |
26 |
Y-кольцевые уплотнения |
VITON |
|
7 |
Нижний стебель |
ASTM A105 |
27 |
Пожарная площадка |
SS304+графитовый |
|
8 |
Нижняя крышка |
ASTM A105 |
28 |
упаковка |
графитовый |
|
9 |
Дренажный клапан |
ASTM A105+ENP |
29 |
Винты с шестигранной головкой |
ASTM A193 B7 |
|
10 |
О-образное кольцо |
VITON |
30 |
Винты с шестигранной головкой |
ASTM A193 B7 |
|
11 |
Пожарная площадка |
SS304+графитовый |
31 |
Шток клапана |
ASTM A182 F6a |
|
12 |
Винты с шестигранной головкой
|
ASTM A193 B7 |
32 |
Цилиндрический штифт |
35 |
|
13 |
Footsteps стенд |
A3 |
33 |
шпилька |
ASTM A193 B7 |
|
14 |
сиденье |
PPL |
34 |
гайка |
ASTM A194 2H |
|
15 |
Сиденье |
SS304+石墨 |
35 |
Пружинная шайба |
65Mn |
|
16 |
Пружинное сиденье |
ASTM A105 |
36 |
Соединительная панель |
ASTM A105 |
|
17 |
весна |
17-7PH |
37 |
Плоский ключ |
45 |
|
18 |
О-образное кольцо |
VITON |
38 |
турбина |
ASTM A105-HZn |
|
19 |
Сиденье опорное кольцо |
ASTM A105+ENP |
39 |
Вентиляционный клапан |
ASTM A105-HZn |
|
20 |
Слайды |
304 |
|
|
|
Размер основного соединения
Q61F/Q361F-Q41F/Q341F PN16/PN25/PN40
|
DN |
L(RF） |
L（WE） |
D1 |
D2 |
H1(ручка） |
H1( турбина ） |
W(ручка） |
W( турбина ） |
|
15 |
150 |
210 |
27 |
48 |
64 |
- |
129 |
- |
|
20 |
160 |
230 |
34 |
60 |
76 |
- |
159 |
- |
|
25 |
180 |
230 |
42 |
76 |
85 |
- |
159 |
- |
|
32 |
200 |
260 |
48 |
89 |
95 |
- |
245 |
- |
|
40 |
230 |
300 |
60 |
89 |
124 |
- |
245 |
- |
|
50 |
270 |
300 |
76 |
114 |
162 |
- |
30 |
- |
|
65 |
280 |
300 |
89 |
140 |
175 |
- |
320 |
- |
|
80 |
300 |
325 |
114 |
168 |
192 |
169 |
450 |
- |
|
100 |
350 |
325 |
141 |
203 |
205 |
183 |
450 |
230 |
|
125 |
350 |
350 |
168 |
219 |
225 |
203 |
450 |
230 |
|
150 |
400 |
400 |
219 |
273 |
245 |
224 |
1000 |
230 |
|
200 |
502 |
521 |
273 |
351 |
285 |
262 |
1000 |
320 |
|
250 |
568 |
560 |
325 |
426 |
348 |
322 |
1500 |
350 |
|
300 |
648 |
635 |
377 |
508 |
|
355 |
|
350 |
Q367F/Q347F PN16/PN25/PN40
|
DN |
L(RF） |
L（WE） |
D1 |
D2 |
H1 |
H2 |
W |
|
150 |
403 |
457 |
219 |
273 |
246 |
193 |
280 |
|
200 |
502 |
521 |
273 |
351 |
285 |
238 |
320 |
|
250 |
568 |
560 |
325 |
426 |
323 |
278 |
320 |
|
300 |
648 |
635 |
377 |
508 |
365 |
315 |
400 |
|
350 |
762 |
762 |
426 |
580 |
410 |
370 |
400 |
|
400 |
838 |
838 |
480 |
675 |
457 |
425 |
450 |
|
450 |
914 |
914 |
530 |
740 |
495 |
465 |
450 |
|
500 |
991 |
991 |
630 |
805 |
540 |
495 |
500 |
|
600 |
1143 |
1143 |
735 |
975 |
640 |
580 |
500 |
|
700 |
1346 |
1346 |
830 |
1130 |
715 |
660 |
500 |
|
800 |
1524 |
1524 |
930 |
1270 |
785 |
730 |
500 |
|
900 |
1727 |
1727 |
1036 |
1425 |
860 |
820 |
800 |
|
1000 |
1900 |
1840 |
1236 |
1625 |
970 |
920 |
800 |
Изображение структуры
