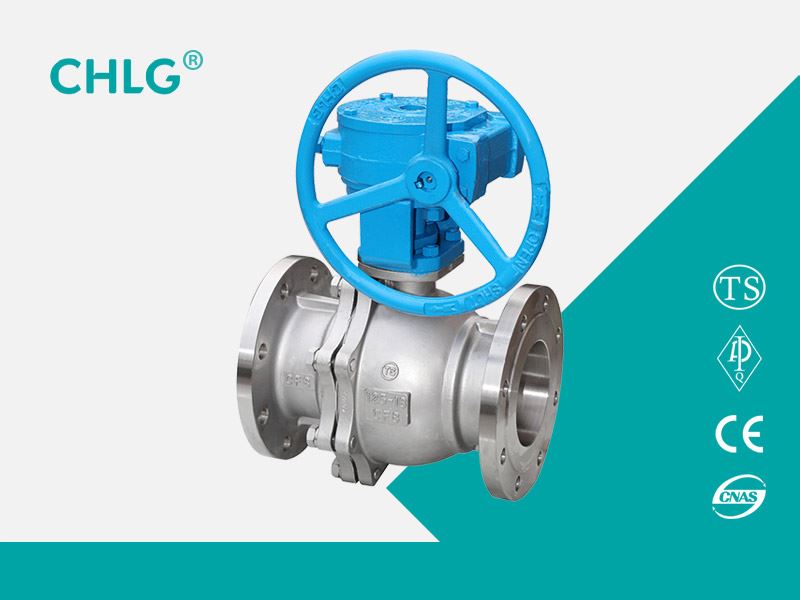

Q341F PN16 ~ PN64 шаровые краны применяются на различных трубопроводах Class150 ~ Class1500, PN16 ~ PN64, JIS10K ~ JIS20K для резки или соединения среды в трубопроводе. Для воды, пара могут быть выбраны различные материалы , Нефть, сжиженный газ, природный газ, газ, азотная кислота, уксусная кислота, окислительные среды, мочевина и другие среды.
Использование продукта
Q341F PN16 ~ PN64 шаровые краны применяются на различных трубопроводах Class150 ~ Class1500, PN16 ~ PN64, JIS10K ~ JIS20K для резки или соединения среды в трубопроводе. Для воды, пара могут быть выбраны различные материалы , Нефть, сжиженный газ, природный газ, газ, азотная кислота, уксусная кислота, окислительные среды, мочевина и другие среды.
Особенности продукта
1, в различных клапанах, сопротивление потока шарового клапана самого малого шарового крана с полным диаметром, шаровой канал, корпус клапана и диаметр соединительной трубы, равный диаметру, среда может течь почти без потерь
2, шаровой клапан можно поворачивать на 90 ° полностью открытым, открытым открыванием и закрытием. При тех же характеристиках задвижки, сопоставления шаровых клапанов, небольшого размера шарового крана, небольшого веса, легко монтируется в трубу
Параметры производительности
|
модель |
Q341F-16C |
Q341F-16P |
|
|
Q341F-25C |
Q341F-25P |
||
|
Рабочее давление（MPa） |
1.6~2.5 |
||
|
Применимая температур（℃） |
≤180 |
||
|
Подходящие среды |
Вода, пар, масло и так далее |
Слабая агрессивная среда |
|
|
материал |
Тело, капот |
Стальная литая сталь из углеродистой стали |
Хром никель-титановая нержавеющая сталь |
|
Мяч, стебель |
Хром / хром никель / хром никель молибден нержавеющая сталь |
Хром никель-титановая нержавеющая сталь |
|
|
Уплотнительное кольцо |
Гибкая прокладка из графита / 316 + Гибкая прокладка из графита |
||
|
упаковка |
тефлон |
||
Размер основного соединения
|
PN |
DN |
L |
D |
K |
d |
Y |
b |
Z-d0 |
Ws |
Hs |
Hw |
Hd |
|
1.6MPa |
40 |
165 |
145 |
110 |
85 |
- |
16 |
4-18 |
230 |
135 |
- |
- |
|
50 |
203 |
160 |
125 |
100 |
- |
16 |
4-18 |
260 |
150 |
- |
- |
|
|
65 |
222 |
180 |
145 |
120 |
- |
18 |
4-18 |
350 |
180 |
- |
- |
|
|
80 |
241 |
195 |
160 |
135 |
- |
20 |
8-18 |
500 |
195 |
- |
- |
|
|
100 |
305 |
215 |
180 |
155 |
- |
20 |
8-18 |
650 |
245 |
310 |
420 |
|
|
125 |
356 |
245 |
210 |
185 |
- |
22 |
8-18 |
800 |
270 |
330 |
440 |
|
|
150 |
394 |
280 |
240 |
210 |
- |
24 |
8-23 |
1000 |
295 |
390 |
470 |
|
|
200 |
457 |
335 |
295 |
265 |
- |
26 |
12-23 |
- |
- |
440 |
510 |
|
|
600 |
1067 |
840 |
770 |
718 |
- |
48 |
20-41 |
- |
- |
920 |
960 |
|
|
2.5MPa |
40 |
190 |
145 |
110 |
85 |
- |
18 |
4-18 |
230 |
135 |
- |
- |
|
50 |
216 |
160 |
125 |
100 |
- |
20 |
4-18 |
260 |
150 |
- |
- |
|
|
65 |
241 |
180 |
145 |
120 |
- |
22 |
8-18 |
350 |
180 |
- |
- |
|
|
80 |
283 |
195 |
160 |
135 |
- |
22 |
8-18 |
500 |
195 |
- |
- |
|
|
100 |
305 |
230 |
190 |
160 |
- |
24 |
8-23 |
650 |
245 |
310 |
420 |
|
|
125 |
381 |
270 |
220 |
188 |
- |
28 |
8-25 |
800 |
270 |
330 |
440 |
|
|
150 |
403 |
300 |
250 |
218 |
- |
30 |
8-25 |
1000 |
295 |
390 |
470 |
|
|
200 |
502 |
360 |
310 |
278 |
- |
34 |
12-25 |
- |
- |
440 |
510 |
|
|
4.0MPa |
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
230 |
135 |
- |
- |
|
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
260 |
150 |
- |
- |
|
|
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
350 |
180 |
- |
- |
|
|
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
500 |
195 |
- |
- |
|
|
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
800 |
250 |
320 |
430 |
|
|
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
1000 |
280 |
340 |
450 |
|
|
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
1200 |
300 |
405 |
480 |
|
|
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
- |
- |
450 |
530 |
|
|
6.4MPa |
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-23 |
260 |
140 |
- |
- |
|
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-23 |
260 |
160 |
- |
- |
|
|
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-23 |
350 |
180 |
- |
- |
|
|
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-23 |
500 |
220 |
- |
- |
|
|
100 |
406 |
250 |
200 |
168 |
150 |
32 |
8-25 |
800 |
250 |
320 |
430 |
|
|
125 |
450 |
295 |
240 |
202 |
176 |
36 |
8-30 |
1000 |
295 |
340 |
450 |
|
|
150 |
495 |
340 |
280 |
240 |
204 |
38 |
8-34 |
1200 |
340 |
405 |
480 |
|
|
200 |
597 |
405 |
345 |
300 |
260 |
44 |
12-34 |
- |
- |
450 |
530 |
|
|
250 |
838 |
580 |
485 |
425 |
313 |
88 |
12-54 |
- |
- |
570 |
720 |
|
|
300 |
965 |
665 |
570 |
510 |
364 |
100 |
16-54 |
- |
- |
680 |
780 |
Изображение структуры
