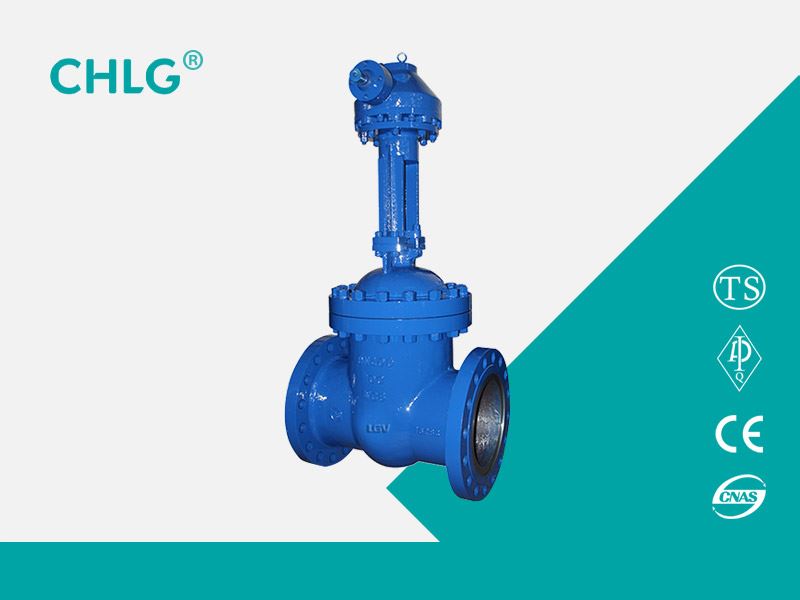

Z540H, Z540Y, Z540W тип соединение PN16 ~ PN160 стальное коническое зубчатое колесо с приводом задвижки клиновой изготовлен Lianggu valve Co., Ltd.: коническое зубчатое колесо привода фланцевое соединение, клин-типа эластичный ворот и сиденье поверхности материала сварки, наплавки сплава (Z540H-16С ~ 160, Z540Y-16С ~ 160, Z540Y-16I ~ 160I, Z540Y-16Р ~ 160р Z540Y-16Р ~ 160р), нержавеющая сталь (Z540W-16Р ~ 160р Z540W-16Р ~ 160р), номинальное давление PN16 ~ PN160, материал корпуса углеродистая сталь (Z540H-16С ~ 160 Z540Y-16С ~ 160), хром-молибденового сплава стали (Z540Y-16I ~ 160I), нержавеющая сталь (Z540W-16Р ~ 160р Z540Y-16Р ~ 160р Z540W-16Р ~ 160р Z540Y - 16Р ~ 160р) задвижка.
Использование продукта
Z540H, Z540Y, Z540W тип соединение PN16 ~ PN160 стальное коническое зубчатое колесо с приводом задвижки клиновой изготовлен Lianggu valve Co., Ltd.: коническое зубчатое колесо привода фланцевое соединение, клин-типа эластичный ворот и сиденье поверхности материала сварки, наплавки сплава (Z540H-16С ~ 160, Z540Y-16С ~ 160, Z540Y-16I ~ 160I, Z540Y-16Р ~ 160р Z540Y-16Р ~ 160р), нержавеющая сталь (Z540W-16Р ~ 160р Z540W-16Р ~ 160р), номинальное давление PN16 ~ PN160, материал корпуса углеродистая сталь (Z540H-16С ~ 160 Z540Y-16С ~ 160), хром-молибденового сплава стали (Z540Y-16I ~ 160I), нержавеющая сталь (Z540W-16Р ~ 160р Z540Y-16Р ~ 160р Z540W-16Р ~ 160р Z540Y - 16Р ~ 160р) задвижка..
Параметры производительности
|
модель |
PN |
Рабочее давление / МПа |
Рабочая температура / ℃ |
Подходящие среды |
|
Z540H-16C-160 |
16-160 |
1.6-16.0 |
≤425 |
Вода, пар, масло |
|
Z540Y-16C-160 |
16-160 |
1.6-16.0 |
≤425 |
Вода, пар, масло |
|
Z540H-16I-160 |
16-160 |
1.6-16.0 |
≤550 |
Пар, масло |
|
Z540W-16P-40P |
16-40 |
1.6-4.0 |
≤150 |
Коррозионные среды |
|
Z540Y-16P-160P |
16-160 |
1.6-16.0 |
≤150 |
Коррозионные среды |
|
Z540W-16R-40R |
16-40 |
1.6-4.0 |
≤150 |
Коррозионные среды |
|
Z540Y-16R-160R |
16-160 |
1.6-16.0 |
≤150 |
Коррозионные среды |
Материал основной части
|
модель |
материал |
|||
|
Крышка,корпус, пластина |
Шток клапана |
Уплотнительная поверхность |
Наполнитель |
|
|
Z540H-16C-160 |
Углеродистая сталь |
Хром из нержавеющей стали |
Сплавы на основе железа |
Гибкий графит |
|
Z540Y-16C-160 |
Углеродистая сталь |
Хром из нержавеющей стали |
Сплав карбида |
Гибкий графит |
|
Z540H-16I-160 |
Хром молибденовая сталь |
Хром молибденовая сталь |
Сплав карбида |
Графит |
|
Z540W-16P-40P |
Нержавеющая сталь из молибдена хрома |
Нержавеющая сталь из молибдена хрома |
Сплав карбида |
PTFE |
|
Z540Y-16P-160P |
Нержавеющая сталь из молибдена хрома |
Нержавеющая сталь из молибдена хрома |
Сплав карбида |
PTFE |
|
Z540W-16R-40R |
Нержавеющая сталь из молибдена хрома |
Нержавеющая сталь из молибдена хрома |
Сплав карбида |
PTFE |
|
Z540Y-16R-160R |
Нержавеющая сталь из молибдена хрома |
Нержавеющая сталь из молибдена хрома |
Сплав карбида |
PTFE |
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
||
|
Z540H-16C |
||||||||
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
730 |
|
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
897 |
|
|
300 |
500 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1032 |
|
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1170 |
|
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1330 |
|
|
450 |
650 |
640 |
585 |
545 |
40-4 |
20-Φ30 |
1541 |
|
|
500 |
700 |
705 |
650 |
608 |
44-4 |
20-Φ34 |
1676 |
|
|
600 |
800 |
840 |
770 |
718 |
48-5 |
20-Φ36 |
1874 |
|
|
700 |
900 |
910 |
840 |
788 |
50-5 |
24-Φ36 |
2083 |
|
|
800 |
1000 |
1020 |
950 |
898 |
52-5 |
24-Φ41 |
2400 |
|
|
Z540H-25 |
||||||||
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
730 |
|
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
897 |
|
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1032 |
|
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1170 |
|
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1330 |
|
|
450 |
650 |
660 |
600 |
555 |
50-4 |
20-Φ34 |
1541 |
|
|
500 |
700 |
730 |
660 |
610 |
52-4 |
20-Φ36 |
1676 |
|
|
600 |
800 |
840 |
770 |
718 |
56-5 |
20-Φ41 |
1874 |
|
|
700 |
900 |
955 |
875 |
815 |
60-5 |
24-Φ42 |
2083 |
|
|
800 |
1000 |
1070 |
990 |
930 |
64-5 |
24-Φ48 |
2400 |
|
Конструктивный чертеж
