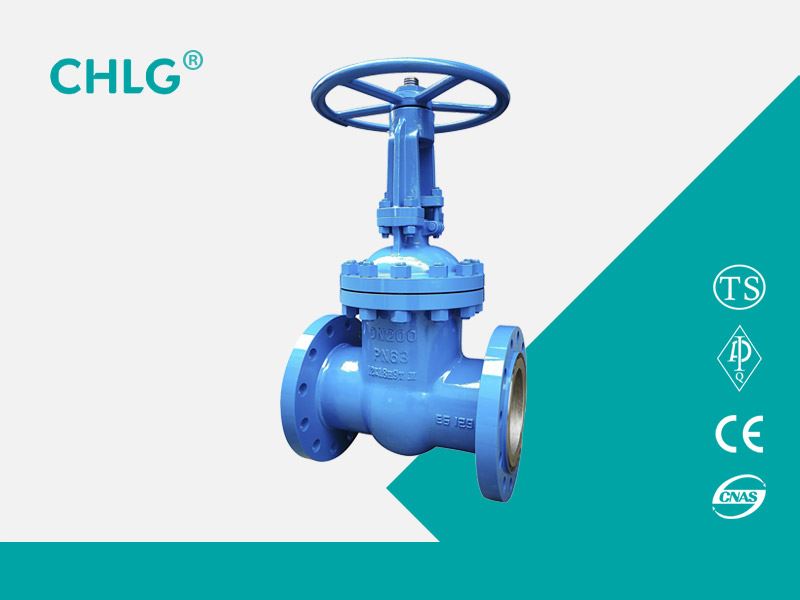

Фланцеввые задвижкипроизводства Lianggu valve Co., Ltd. широко использует в химической промышленности нефти, тепловой электростанции и других нефтепродуктах, трубопроводе водяного пара для того чтобы соединить или отрезать отверстие трубопровода среднее и заключительный прибор
Использование продукта
Фланцевый клапан производства Lianggu valve Co., Ltd. широко использует в химической промышленности нефти, тепловой электростанции и других нефтепродуктах, трубопроводе водяного
Особенности продукта
1, компактная конструкция, разумная конструкция, хорошая жесткость клапана, плавный проход, малый коэффициент расхода1, компактная текстура, разумная конструкция, хорошая ригидность клапана, ровный проход, малый коэффициент подачи
2, поверхность для заклеивания нержавеющей стали и карбид, длинная жизнь
3, гибкая упаковка графита, надежная деятельность запечатывания, светлых и гибких
4, управляя режим ручны, пневматический, электрический, зубчатая передача
5, структура упругого клина ворот одинарный, жесткий клин один ворота двойные ворота тип
Исполнительный стандарт
Технические характеристики: GB / T 12234
Длина структуры: GB / T 12221
Соединительный фланец: JB / T 79.1
Испытание и осмотр: JB / T 9092
Давление - температура: GB / T 9131
Идентификация продукта: GB / T 12220
Параметры производительности
|
Номинальное давление PN (МПа) |
случай |
Испытательное давление (МПа) |
Верхнее уплотнение |
|
|
Уплотнение(жидкость) |
Уплотнение(газ) |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
Подходящая среда и применимая температура
|
Материал корпус |
Подходящие среды |
Применимая температура (℃) |
|
Углеродистая сталь (тип C) |
Вода, пар, масло |
≤425 |
|
Хромоникелетитановая сталь (тип Р) |
Азотная кислота |
≤200 |
|
Хромоникелемолибденотитановая сталь (тип R) |
Уксусная кислота |
≤200 |
|
Хром-молибденовая сталь (тип I) |
Вода, пар, масло |
≤550 |
Материал основной части
|
Корпус и крышка клапана |
Пластина и седло клапана |
Шток клапана |
Гайка |
Наполнитель |
Маховик |
|
Углеродистая сталь |
Высококачественная углеродистая сталь + карбид или нержавеющая сталь |
Хром из нержавеющей стали |
Алюминиевая бронза |
Графитовая асбестовая упаковка |
Ковкий чугун |
|
Хромоникелетитановая сталь |
Нержавеющая сталь, нержавеющая сталь + цементированный карбид |
Хромоникелетитановая нержавеющая сталь |
Алюминиевая бронза |
PTFE |
Ковкий чугун |
|
Хромоникелемолибденотитановая сталь |
Нержавеющая сталь, нержавеющая сталь + цементированный карбид |
Хромоникелетитановая нержавеющая сталь |
Алюминиевая бронза |
PTFE |
Ковкий чугун |
|
Хром-молибденовая сталь |
Сплавная сталь + карбид |
Хром-молибденовая сталь |
Алюминиевая бронза |
Гибкий асбест |
Ковкий чугун |
|
Номинальный диаметр |
Основные размеры и размеры подключения |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
Z41H-16C |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
435 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
500 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
614 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
674 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
811 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
969 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1145 |
580 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1280 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1452 |
640 |
|
Z41H-25 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
435 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
500 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
614 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
674 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
811 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
969 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1145 |
580 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1280 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1452 |
640 |

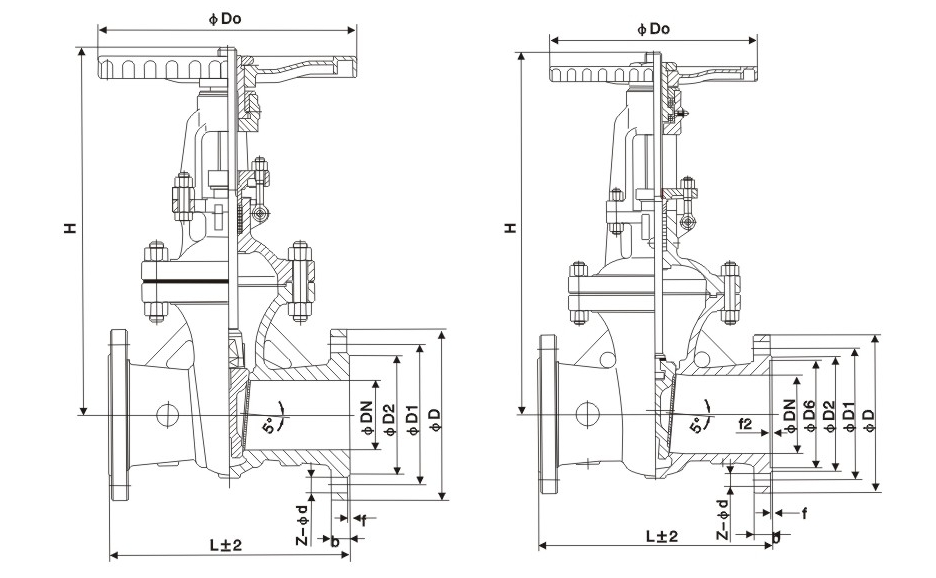

Конструктивный чертеж
