Использование продукта

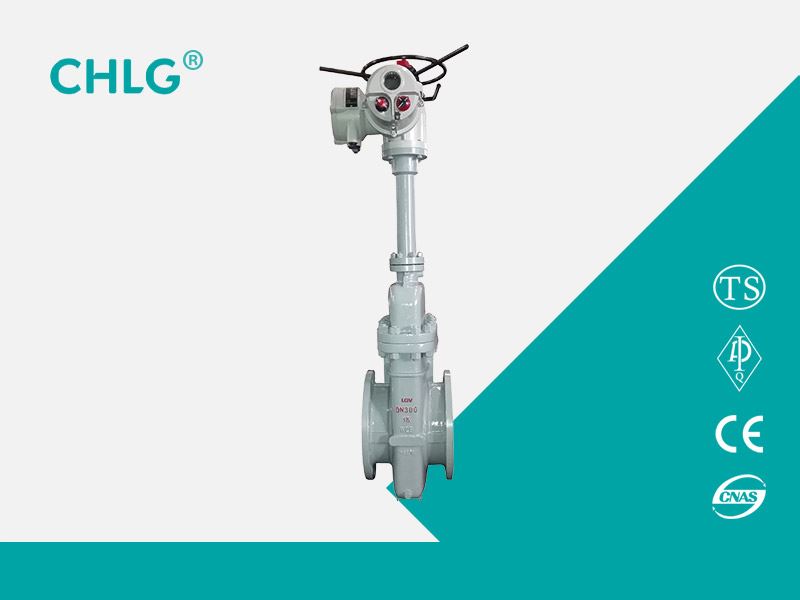

Клапан Group Ltd хороший электрический клапан пластины, закрывающий элемент клапана, чтобы скользить параллельно затвора. Запирающий элемент может представлять собой одиночный затвор или двойной затвор с механизмом отвлечения от него. Прижимное усилие затвора к седлу клапана регулируется средним давлением, действующим на плавающий затвор или сиденье с плавающим клапаном. Если это задвижка с двойной задвижкой, тогда два затвора между механизмом отвлечения могут дополнить это давление.
Категория продукта
Плоский затвор с приводом можно разделить на ручной плоский затвор, пневматический плоский затвор и электрический плоский запорный клапан. При использовании и приложениях используют можно разделить на пластины клапан утечки отверстия, без пластины клапана утечки отверстия, масло клапанов пластин, клапаны пластин и газопроводов и т.п. пластины клапана.
Конструктивные особенности
Эта серия продуктов использует новую плавучую структуру уплотнения, которая подходит для открывающих, закрывающих и регулирующих устройств управляющих сред, таких как нефть и природный газ, с давлением менее 15,0 МПа и температурой от -29 ℃ до 121 ℃. Продукт имеет новую конструкцию, Надлежащие, строгие испытания, легкая эксплуатация, с сильной коррозионной стойкостью, износостойкостью, эрозионной стойкостью, нефтяная промышленность - идеальное новое оборудование.
1. Использование плавающего сиденья, двухстороннее открытие и закрытие, надежное уплотнение, открывание и закрытие.
2. У ворот есть руководство, чтобы дать точное руководство, в то время как уплотнительная поверхность распыляется карбидом, устойчива к эрозии.
3. Высокая несущая способность корпуса, канал является сквозным, полностью открытым, а отверстие для отвода затвора и прямая труба, аналогичное сопротивлению потоку, очень малы. Складной составной наполнитель, многослойные уплотнения, обеспечивающие надежную печать, малые трения.
4. Закройте клапан, поверните маховик по часовой стрелке, ворота сдвинутся вниз, из-за роли среднего давления, посадочного гнезда в направлении в направлении затвора, формирования большего уплотнения, чем давление, образуя первое уплотнение , В то же время давление затвора на выходное уплотнение, двойное уплотнение.
5. Из-за двойного уплотнения расходные детали можно заменить, не затрагивая трубопроводы. Это приоритет нашей фабричной продукции над аналогичными продуктами в стране и за рубежом.
6. Откройте ворота, поверните ручное колесо против часовой стрелки, ворота сдвинутся вверх, отверстие для отвода и отверстие канала. При подъеме ворот сквозное отверстие постепенно увеличивается до предельного положения, направляющее отверстие совпадает с проходным отверстием, а затем полностью открывается.
Стандарты разработки
Разработка и производство стандартов: JB / T 5298
Стандарт стандартной длины: JB / T 5298
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008, JB / T 5298
Параметры производительности
|
Название детали |
Детали и материалы |
|||
|
JB/T77298 |
API 6D |
|||
|
Клапан / капот |
WCB |
WCB |
A352-LCB |
A351-CF8N |
|
ворота |
2Cr13+ENP |
20CrMoV+STL |
ANSI 410+ENP |
ANSI 316+ENP |
|
Шток клапана |
2Cr13 |
2Cr13 |
A182-F6a |
A182-F316S |
|
сиденье |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
упаковка |
NBR/FPM |
Гибкий графит |
тефлон |
|
|
распорка |
18-8 / Гибкий графит |
|||
|
болт |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
Подходящая температура |
-29~250℃ |
-29~550℃ |
-46~250℃ |
-40~200℃ |
|
Подходящие среды |
Вода, масло |
Пар, масло |
Пропан, этилен |
Азотная кислота |
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
||||||
|
L |
D |
D1 |
D2 |
Z-Φd |
H |
D0 |
|
|
Z43PF-16C |
|||||||
|
100 |
150 |
215 |
180 |
155 |
8-Φ18 |
700 |
300 |
|
125 |
150 |
245 |
210 |
185 |
8-Φ18 |
798 |
350 |
|
150 |
150 |
280 |
240 |
210 |
8-Φ23 |
895 |
350 |
|
200 |
180 |
335 |
295 |
265 |
12-Φ23 |
1130 |
350 |
|
250 |
180 |
405 |
355 |
320 |
12-Φ25 |
1290 |
400 |
|
300 |
200 |
460 |
410 |
375 |
12-Φ25 |
1480 |
450 |
|
350 |
200 |
520 |
470 |
435 |
16-Φ25 |
1660 |
450 |
|
400 |
218 |
580 |
525 |
485 |
16-Φ30 |
1850 |
500 |
|
450 |
218 |
640 |
585 |
545 |
20-30 |
2080 |
500 |
|
500 |
229 |
705 |
650 |
608 |
20-34 |
2300 |
600 |
|
600 |
248 |
840 |
770 |
718 |
20-41 |
2680 |
800 |
|
700 |
286 |
910 |
840 |
788 |
24-41 |
3080 |
800 |
|
800 |
286 |
1020 |
950 |
898 |
24-41 |
3491 |
1000 |
|
Z43PF-25 |
|||||||
|
100 |
150 |
230 |
190 |
160 |
8-Φ23 |
700 |
300 |
|
125 |
150 |
270 |
220 |
188 |
8-Φ25 |
798 |
350 |
|
150 |
150 |
300 |
250 |
218 |
8-Φ25 |
895 |
350 |
|
200 |
180 |
360 |
310 |
278 |
12-Φ25 |
1130 |
350 |
|
250 |
180 |
425 |
370 |
332 |
12-Φ30 |
1290 |
400 |
|
300 |
200 |
485 |
430 |
390 |
16-Φ30 |
1480 |
450 |
|
350 |
200 |
550 |
490 |
448 |
16-Φ34 |
1660 |
450 |
|
400 |
218 |
610 |
550 |
505 |
16-Φ34 |
1850 |
500 |
|
450 |
218 |
660 |
600 |
555 |
20-Φ34 |
2080 |
500 |
|
500 |
229 |
730 |
660 |
610 |
20-Φ41 |
2300 |
600 |
|
600 |
248 |
840 |
770 |
718 |
20-Φ41 |
2680 |
800 |
|
700 |
286 |
955 |
875 |
815 |
24-Φ48 |
3080 |
800 |
|
800 |
286 |
1070 |
990 |
930 |
24-Φ48 |
3491 |
1000 |
Структурная схема
