Задвижка является одним из наиболее широко используемых клапанов в различных проектах доставки жидкости. Традиционный задвижку, распространенность утечки жидкости, серьезная ржавчина и другие внутренние детали и так далее. В настоящее время на рынке обычного герметичного уплотнения штока клапана легко просачивается, он не может продолжать воду и при любом открытии корпуса заменить уплотнение.
Обзор продукта

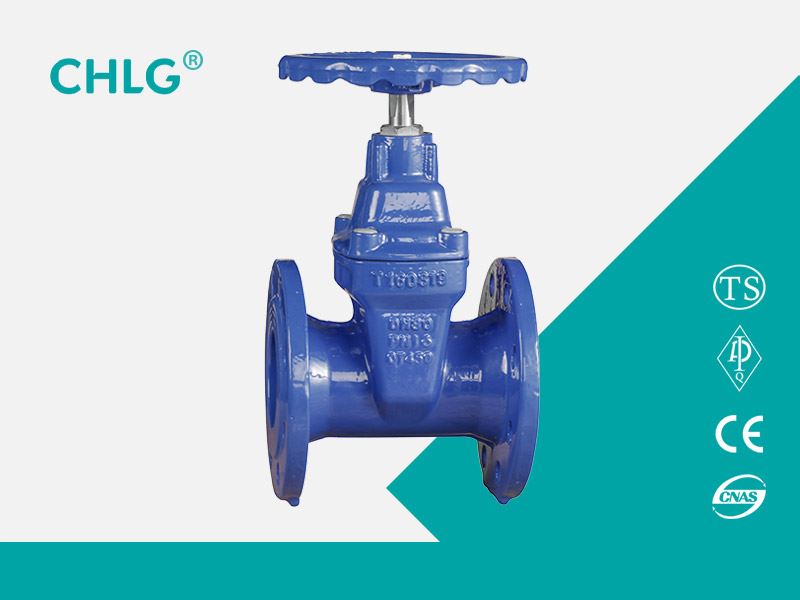

Задвижка является одним из наиболее широко используемых клапанов в различных проектах доставки жидкости. Традиционный задвижку, распространенность утечки жидкости, серьезная ржавчина и другие внутренние детали и так далее. В настоящее время на рынке обычного герметичного уплотнения штока клапана легко просачивается, он не может продолжать воду и при любом открытии корпуса заменить уплотнение.
Упругий уплотнительный затвор для седла использует новый структурный дизайн, строгую технологию производства и новый материал с высокой производительностью, преодолевая дефекты традиционного затвора затвора, внутренние детали особенно подвержены ржавчине на воротах, усталости и старения эластичности резины, надежной герметизации, Работайте легко, поддерживайте простой и удобный, долгий срок службы. Он подходит для бытовой системы водоснабжения, водоснабжения и водоотведения, системы очистки сточных вод, системы доставки химических жидкостей и т. Д. Он используется в качестве устройства усечения при строительстве, защите окружающей среды города, нефтехимической, фармацевтической, пищевой, металлургической, текстильной, электроэнергетической и других отраслях промышленности Подходит для дросселирования).
Особенности продукта
Эластичный задвижку седла, основное уплотнение представляет собой монолитный затвор с резиновым покрытием, при действии силы и давления, создаваемых небольшим количеством адаптивной упругой деформации, и седла прецизионного литья для образования отличного уплотнения.
◆ Корпус из чугуна с шаровидным графитом
Материал корпуса и капота - это ковкий чугун, высокая прочность и коррозионная стойкость. Корпус и корпус клапана в целом отливают точное литье, без какой-либо обработки.
◆ плоский бегун с полным диаметром
Когда клапан полностью открыт, затвор полностью свободен от бегуна, а канавка на дне седла клапана нелегко накапливать мусор, который такой же, как у прямой трубы, а сопротивление потока является самым низким.
◆ Все мешки пластиковые ворота
Высокоэффективная резина будет полностью обернутым каркасом, отлитым чугуном с изоляцией, не вызывающей коррозию. Резиновое мягкое уплотнение и скелет твердого узла, общая тепло-вулканизированная форма.
◆ Монолитная медная гайка
Гайка гайки и скелет в целом соединены, нет движения пустого пути и ослабленного явления. Бронзовый материал, самосмазывающийся штоком, уменьшая рабочий крутящий момент.
◆ система ворот
Корпус клапана и ворота с рельсовой системой. Когда давление воды уплотнения ворот не дрейфует, поднимайте резиновый бесконтактный износ, чтобы предотвратить изгиб штока.
◆ стержень из нержавеющей стали
Нержавеющая сталь, устойчивая к коррозии, трапециевидная резьбовая прокатка, износостойкая резьба, эффективно уменьшают рабочий крутящий момент, улучшают срок службы.
◆ Двойные упорные подшипники (темный стержень типа DN ≤ 300)
Шпилька с двойными упорными подшипниками, флип-шток, чтобы избежать размывания под давлением воды. Бронзовый материал, самосмазывающийся штоком, уменьшая рабочий крутящий момент.
◆ Осевое уплотнение штока (тип темного стержня)
Три уплотнительных кольца, осевое самоуплотнение под давлением воды, отсутствие проблем с уплотнением уплотнения. Верхнее пылевое кольцо для предотвращения попадания внешних примесей внутрь уплотнения вала.
◆ перевернутая структура уплотнения (темный стержень DN ≤ 300)
Патентованная запатентованная структура уплотнения, позволяющая клапану в воде и под любым углом в аварийном открытии заменить сальник на уплотнительном кольце.
◆ фланцевое соединение
Высокоинтенсивные точечные винты, термоплавкие клеи и резиновое кольцо капота закрыты, винт и рабочая среда и внешняя среда полностью изолированы.
◆ двойные двойные кольца
Все характеристики задвижки, корпус клапана в целом с двумя ножками, крышка клапана накладывает в общей сложности два кольца, удобство в обращении и хранении.
◆ нетоксичное антикоррозийное покрытие
Внутренняя и внешняя поверхности клапана изготовлены из нетоксичного эпоксидного порошкового электростатического покрытия, долговечного антикоррозионного действия, могут использоваться непосредственно для питьевой воды, пищевой промышленности и медицины.
◆ различные виды операций
Темная структура стержня, тип стержня. Доступный маховик, Т-образная рукоятка, электрическое, пневматическое и другое устройство, инструкции по расположению клапана, выход сигнала положения клапана, контроль блокировки паролей, удлинение рабочего стержня, полые устройства на выбор.
◆ удобство монтажа и строительства
С фланцем, канавкой, гнездом, гнездом, механическими разъемами, разъемами PE и другими соединениями, опциональными телескопическими функциями и чугунными, стальными, пластмассовыми и другими трубными соединениями.
Исполнительный стандарт
1. Проектирование и изготовление клапанов в соответствии со стандартами GB / 24924-2010;
2. Длина конструкции клапана в соответствии с положениями GB / T12221-2005;
3. Инспекция и испытания должны соответствовать соответствующим положениям GB / T13927-2008;
4. Размер фланца в соответствии с положениями GB / T17241.6-2008;
Технические параметры
|
Номинальный размер |
DN40~DN800 |
||
|
Подходящие среды |
Чистая вода или аналогичные физико-химические свойства водной среды
|
||
|
Рабочая температура |
0-70 (стандартная конфигурация) 0-100 (конфигурация горячей воды) |
||
|
Номинальное давление |
PN10 |
PN16 |
PN25 |
|
Рабочее давление (МПа) |
≤1.00 |
≤1.60 |
≤2.50 |
|
Испытание на прочность (МПа) |
1.50 |
2.40 |
3.75 |
|
Испытание на герметичность (МПа) |
1.10 |
1.76 |
2.75 |
|
Испытание низкого давления (МПа) |
0.02 |
0.02 |
0.02 |
Основной материал
|
Серийный номер |
имя |
материал |
|
1 |
тело |
QT450 |
|
2 |
Пластинчатая пластина |
QT450+NBR |
|
3 |
Шток |
QT450 |
|
4 |
Шток клапана |
20Cr13 |
|
5 |
Фланцевые уплотнения |
NBR |
|
6 |
Крышка клапана |
QT450 |
|
7 |
О-образное кольцо |
NBR |
|
8 |
О-образное кольцо |
NBR |
|
9 |
Болт с потайной головкой |
35# |
|
10 |
Пылесборник |
NBR |
|
11 |
Круглая головка |
35# |
|
12 |
Маховик |
QT450 |
|
13 |
железа |
QT450 |
|
14 |
Болт с потайной головкой |
35# |
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
|||||||
|
L |
D |
D1 |
D2 |
C |
F |
Z-d |
H |
|
|
Z45X-10Q |
||||||||
|
40 |
165 |
150 |
110 |
84 |
19 |
3 |
4-Φ19 |
240 |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4-Φ19 |
240 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4-Φ19 |
260 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8-Φ19 |
275 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8-Φ19 |
380 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8-Φ19 |
410 |
|
150 |
267 |
285 |
240 |
221 |
19 |
3 |
8-Φ23 |
435 |
|
200 |
292 |
340 |
295 |
266 |
20 |
3 |
8-Φ23 |
630 |
|
250 |
330 |
395 |
350 |
319 |
22 |
3 |
12-Φ23 |
645 |
|
300 |
356 |
445 |
400 |
370 |
24.5 |
4 |
12-Φ23 |
697 |
|
350 |
381 |
505 |
460 |
429 |
24.5 |
4 |
16-Φ23 |
802 |
|
400 |
406 |
565 |
515 |
480 |
24.5 |
4 |
16-Φ28 |
842 |
|
450 |
432 |
615 |
565 |
530 |
25.5 |
4 |
20-Φ28 |
1060 |
|
500 |
457 |
670 |
620 |
582 |
26.5 |
4 |
20-Φ28 |
1170 |
|
600 |
508 |
780 |
725 |
682 |
30 |
5 |
20-Φ31 |
1300 |
|
700 |
610 |
895 |
840 |
794 |
32.5 |
5 |
24-Φ31 |
1550 |
|
800 |
660 |
1015 |
950 |
901 |
35 |
5 |
24-Φ34 |
1750 |
|
900 |
711 |
1115 |
1050 |
1001 |
37.5 |
5 |
28-Φ34 |
1950 |
|
1000 |
811 |
1230 |
1160 |
1112 |
40 |
5 |
28-Φ37 |
2170 |
|
Z45X-16Q |
||||||||
|
40 |
165 |
150 |
110 |
84 |
19 |
3 |
4-Φ19 |
240 |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4-Φ19 |
240 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4-Φ19 |
260 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8-Φ19 |
275 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8-Φ19 |
380 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8-Φ19 |
410 |
|
150 |
267 |
285 |
240 |
221 |
19 |
3 |
8-Φ23 |
435 |
|
200 |
292 |
340 |
295 |
266 |
20 |
3 |
12-Φ23 |
630 |
|
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12-Φ28 |
645 |
|
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12-Φ28 |
697 |
|
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16-Φ28 |
802 |
|
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16-Φ31 |
842 |
|
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20-Φ31 |
1060 |
|
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20-Φ34 |
1170 |
|
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20-Φ37 |
1300 |
|
700 |
610 |
910 |
840 |
794 |
39.5 |
5 |
24-Φ37 |
1550 |
|
800 |
660 |
1025 |
950 |
901 |
43 |
5 |
24-Φ40 |
1750 |
|
900 |
711 |
1125 |
1050 |
1001 |
46.5 |
5 |
28-Φ40 |
1950 |
|
1000 |
811 |
1255 |
1170 |
1112 |
50 |
5 |
28-Φ43 |
2170 |
Изображение структуры
