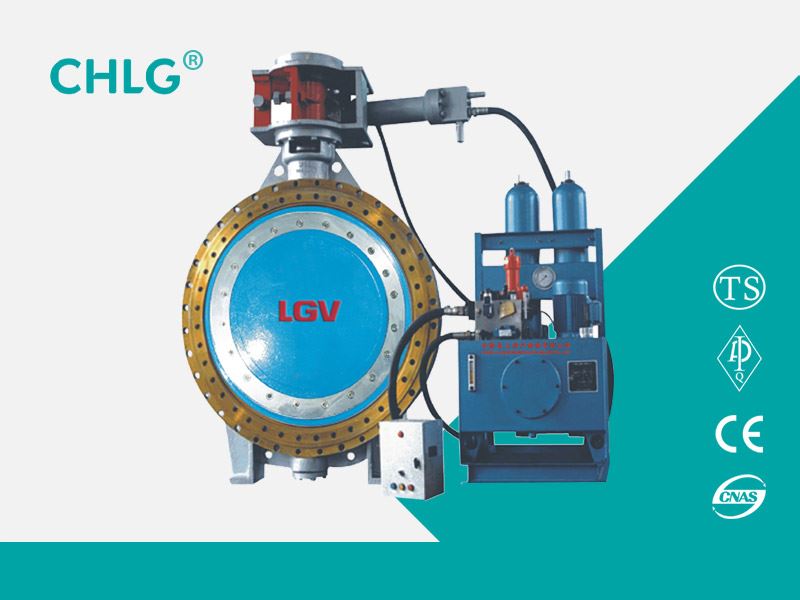

Гидравлический дроссельный клапан

классификация:

Серия дисковые затворов

Краткое введение:

Дроссельный клапан с жидкостным управлением представляет собой дроссельный клапан, регулируемый жидкостью дроссельный клапан под давлением, блокирующий и энергосберегающий три. Это относится к выпускному отверстию насоса и впускному трубопроводу турбины, как к замкнутому и обратному клапанам, которые используются для предотвращения и уменьшения системы трубопроводов в обратном потоке и избытке водяного молотка для защиты системы трубопроводов.

Онлайн консультация Контакт с нами

подробность

Использование продукта

Стандарты

Разработка и производство стандартов: GB / T 12238-2008
Стандарт длины конструкции: GB / T 12221-2005
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008

Конструктивные особенности

Дроссельный клапан с регулируемым давлением, управляемый гидравлическим приводом, может быть закрыт весом молотка. После установки клапана он может заменить задвижку (заслонку) и обратный клапан, а коэффициент сопротивления потоку мал. Время закрытия клапана и скорость двух ступеней, первый абзац для быстрого выключения, последняя часть замедления и может быть отрегулирована в соответствии с потребностями пользователя. Быстрое и медленное время закрытия и угол, гидравлическая система давления с открытым клапаном, автоматически удерживающая давление и функция автоматического сброса. Замок с двойной автоматической блокировкой и блокировкой штифта. Аккумуляторный жидкостный дроссельный клапан открывается насосом и закрывается аккумулятором. В результате аккумулятора от клапана, тем самым устраняя вес, так что занимайте пространство, простую установку, компактную конструкцию. Электрическое управление может быть основано на потребностях пользователя в управлении общим типом и управлении ПЛК, для достижения сцепления с клапаном, а дистанционное управление может быть достигнуто на месте и с помощью компьютера.

Основные технические характеристики

Номинальный диаметр	DN（mm）	50-4000
Номинальное давление	PN（MPa)	1.0	1.6	2.5
Испытательное давление	Испытание прочности	1.5	2.4	3.75
	Испытание уплотнения	1.1	1.76	2.75
	Испытание газового уплотнения	0.6	0.6	0.6

Принцип [Производительность

1) Откройте клапан: открыт гидравлический клапан-бабочка, использование гидравлической станции управления и силы подъемного цилиндра через рычаг, молот-штангу, вал клапана и другие компоненты, приводимые в движение поворотом диска на 90 °. В то же время гидравлическая станция управления и подъемный цилиндр также поднимают вес вертикально, поднимая рычаг и весовой стержень, преобразуют вес груза в потенциальную энергию и готовят к закрытию клапана.

2) Замок: Механизм гидравлического управления приводом клапана содержит цилиндр замка, механический вал замка, запорный электромагнитный вал, соленоид и другие части, имеющую механическую совместную электромагнитную функцию блокировки, когда клапан полностью открыт, перед механической движущей силой цилиндра передачи Стопорный вал помещается в фиксирующее положение для первоначальной блокировки, а затем электромагнитный стопорный вал приводится в действие электромагнитной силой электромагнита для выполнения заключительной блокировки. Процесс блокировки выполняется автоматически и полностью в серии переключателей под действием серии переключателей. Огромная сила молотка полностью зависит от механического подшипника скольжения. Снятие вала механического замка ограничено валом электромагнитного замка. Отвод вала электромагнитного замка контролируется электромагнитной силой электромагнита. Пока электромагнит не теряет электричество, его электромагнитный замок Вал и механический стопорный вал прочно управляются, независимо от того, как долго клапан открыт, независимо от того, насколько тяжелый вес, молоток (пластина) никогда не будет падать, чтобы гарантировать, что плита всегда открыта после открытого состояния Состояние сопротивления потоку), в течение которых не требуется заполнять масло, меры по макияжу.

3) запорный клапан: запорный клапан в трех случаях: A: противозачаточный клапан, B: отказ насоса или клапана от их собственного клапана; C: потеря off-off-off-клапана. Независимо от того, какая ситуация у клапана, просто позвольте электромагнетику потеря мощности автоматически отключиться в соответствии с заданной программой, электромагнитной энергией мгновенно, электромагнетизм мгновенно исчезнет. Электромагнитный стопорный вал после того, как роль электромагнитного усилия будет немедленно потеряна, механический стопорный вал на оси электромагнитного замка может разблокировать разблокированный, затем вес молотка, который ударный стержень, подъемный рычаг, вал клапана и другие элементы приводной пластины В соответствии с заранее установленной скоростью, буфером, замедляйте программу для закрытия движения, весь процесс за один раз. Во время процесса закрытия дроссельной заслонки, управляемой жидкостью, масло в нижней камере подъемного цилиндра должно быть исключено. Поэтому способ управления и регулировки скорости разгрузки подъемного цилиндра может эффективно контролировать скорость закрытия клапана. Процесс закрытия заслонки с жидкостным управлением ускоряется, буферизует, замедляет три процедуры, можно быстро отрегулировать время выключения, время замедления, ускорить угол, замедлить угол поворота

Материалы для запасных частей

модель		D743H-16	D743W-16P	D743W-16R
Рабочее давление（MPa）		1.6
Подходящая температура（℃）		≤425	≤200
Подходящие среды		Вода, масло или неагрессивные среды	Азотная кислота	Уксусная кислота
материал	Тело, диск	WCB	CF8/304	CF3M/316L
	Шток клапана	2Cr13	304	316L
	Уплотняющая поверхность	Поверхность 507	－	－
	Уплотнительная поверхность бабочки	304＋Гибкий графит	304＋PTFE	304＋PTFE
	упаковка	Гибкий графит	PTFE	PTFE

Основные размеры формы и соединения

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810

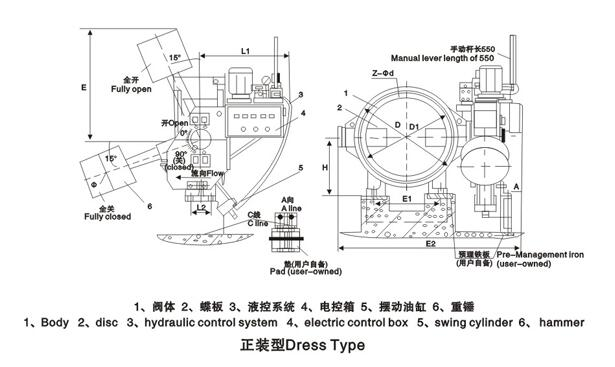

Изображение структуры
