Очки, известные как слепой пластины клапана, клапан заслонки клапана, клапан сектора, широко используются в промышленных и горнодобывающих предприятий, городов, промышленности и системы управления охраной окружающей газовой среды, особенно для опасных, токсичных, горючих газов абсолютным отрезан. Также подходит для слепых концов трубопровода, чтобы сократить время обслуживания или облегчить подключение нового трубопровода.
Использование продукта
Клапан с закрывающей пластиной, также известный как оптический клапан, клапан заслонки, вентиляторный клапан, широко используемый в промышленных и горнодобывающих предприятиях, муниципальной, экологической и других отраслях промышленности, система управления газовыми средами, особенно для абсолютного отключения вредных, токсичных и легковоспламеняющихся газов. Также подходит для слепых концов трубопровода, чтобы сократить время обслуживания или облегчить подключение нового трубопровода.
Структура и особенности продукта

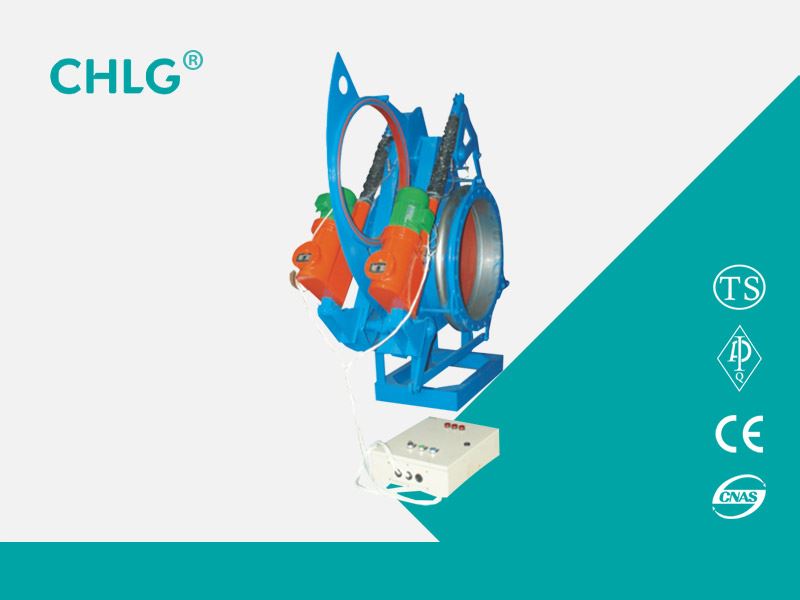

Гидравлический вентилятор закрывается главным образом левым корпусом клапана, правым корпусом клапана, винтовой парой, клапаном, уплотнениями, рычагами, гидравлическими цилиндрами и другими компонентами, а также базой опорная колонка для формирования жесткой конструкции. Клапан снабжен зажимным цилиндром и лопастным цилиндром. Зажимной цилиндр приводит в движение левое и правое клапанные тела, чтобы ослаблять и зажимать пару рычагов и винтовую винтовую пару, а лопастной цилиндр управляет лопастью для завершения переключения. Резиновое кольцо, встроенное в клапан, с высокой температурой, хорошей герметизацией, простой заменой, длительным сроком службы и т. Д.
Основные параметры продукта
Номинальное давление МПа 0,25 0,15 0,10 0,05
Испытательное давление уплотнения МПа 0,275 0,165 0,11 0,055
Испытательное давление прочности МПа 0,40 0,225 0,15 0,075
Применимая температура ℃ Нитриловая резина Силиконовая резина Витон <120 <250 <300
Основная форма и размер соединения
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
18 |
12-φ22 |
500 |
|
350 |
490 |
445 |
18 |
12-φ22 |
600 |
|
400 |
540 |
495 |
24 |
16-φ22 |
600 |
|
450 |
595 |
550 |
24 |
16-φ22 |
600 |
|
500 |
645 |
600 |
26 |
20-φ22 |
600 |
|
600 |
755 |
705 |
26 |
20-φ26 |
600 |
|
700 |
860 |
810 |
26 |
24-φ26 |
600 |
|
800 |
975 |
920 |
35 |
24-φ30 |
800 |
|
900 |
1075 |
1020 |
35 |
24-φ30 |
800 |
|
1000 |
1175 |
1120 |
35 |
28-φ30 |
800 |
|
1100 |
1275 |
1220 |
35 |
36-φ30 |
800 |
|
1200 |
1375 |
1320 |
35 |
32-φ30 |
800 |
|
1300 |
1475 |
1420 |
35 |
36-φ30 |
800 |
|
1400 |
1575 |
1520 |
35 |
36-φ30 |
800 |
|
1500 |
1675 |
1620 |
35 |
36-φ30 |
850 |
|
1600 |
1790 |
1730 |
35 |
40-φ30 |
850 |
|
1800 |
1990 |
1930 |
35 |
44-φ30 |
1100 |
Структура продукта
